单独观察屏蔽罩和均压环，选取有代表意义的局部点观察电场强度，见图9、10。在屏蔽罩的拐角处及边缘处选取代表点记录其电场强度值，见表2。

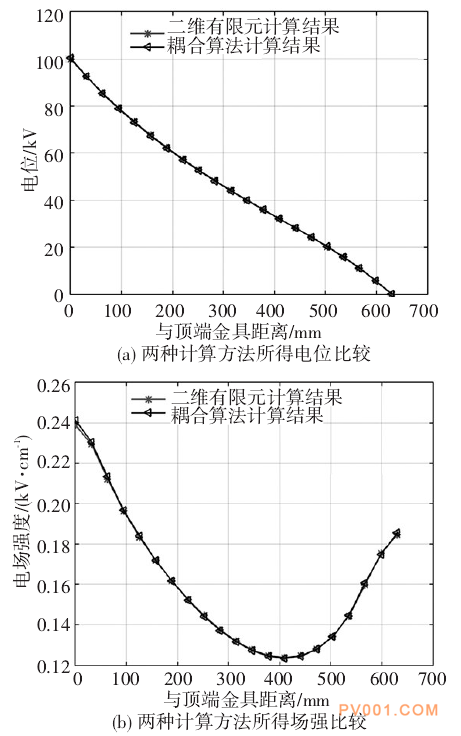

图6 中心线上两种计算方法结果比较

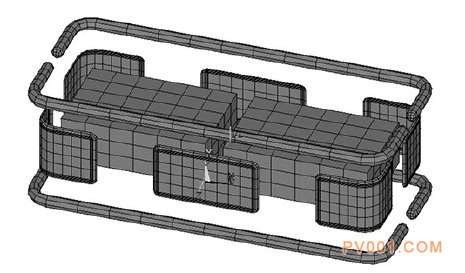

图7 不考虑绝缘子的单层阀塔

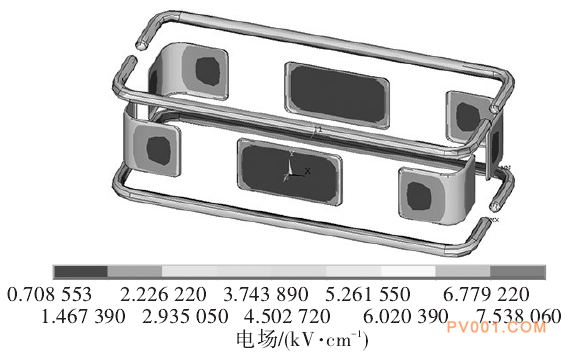

图8 不考虑绝缘子的屏蔽系统表面电场分布情况

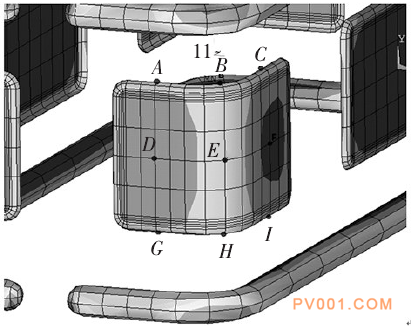

图9 选取屏蔽罩局部点

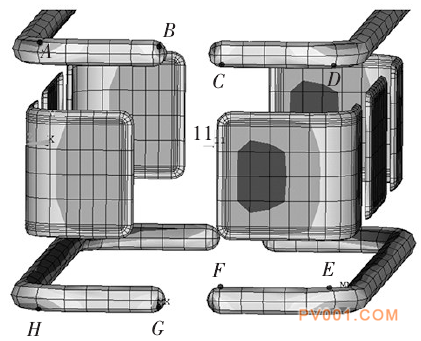

图10 选取均压环局部点

表2 屏蔽罩局部点电场强度

表3 均压环局部点电场强度

4.2 只考虑金具的阀塔模型

在考虑支柱绝缘子的屏蔽系统电场计算中，传统边界元法只能计算导体表面电场，而不能计算绝缘子对导体表面电场的影响。建立只考虑绝缘子金具的屏蔽罩模型，见图11。图11中，屏蔽板、均压环、中间箱体和上下金具都为导体。

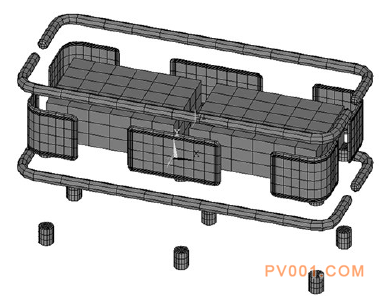

图11 考虑金具的阀塔单层

在不考虑绝缘子影响的情况下，给屏蔽罩、均压环、箱体以及上金具加350 kV电位，给下金具施加0 kV电位，其表面电场情况见图12。
