1 范围

本标准规定了钢制阀门的压力一温度额定值、材料、设计要求、检验与试验、标志和无损检验与修复等内容。

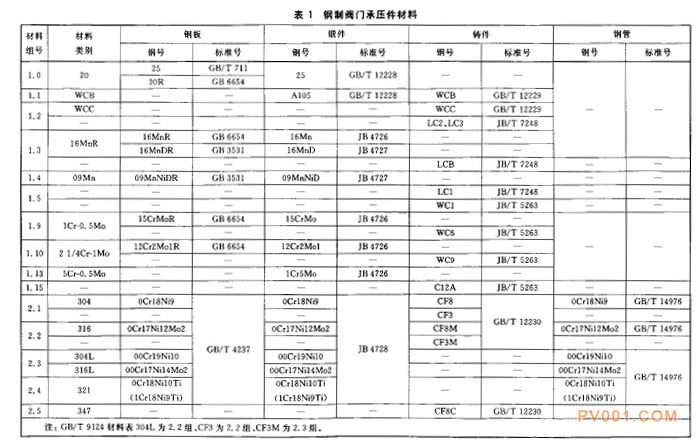

本标准适用于表1给出的各种材料，阀体可以是铸造、锻造和组焊加工，端部连接可以是法兰、螺纹和焊接端连接，以及对夹式和单法兰安装的阀门。

 本标准适用阀门的参数范围为:

a)公称压力PN16--PN760的阀门，公称压力PN760仅适用于焊接端阀门;

b)公称尺寸不大于DN1250的法兰连接端阀门和对焊连接端阀门;

c)公称尺寸不大于DN65的承播焊接端阀门和螺纹连接端阀门:

d)额定温度不大于540℃:、公称压力不大于PN420的螺纹连接端阀门;

e)公称压力PN16~PN25的法兰连接端阀门，额定温度不大于540℃

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版木适用于本标准。

GB 150一1998钢制压力容器

GB/T 193-2003普通螺纹直径与螺距系列(ISO 261:1998,MOD)

GB/T 197-2003普通螺纹公差(ISO 965-1;1998,MOD)

GB/T 228-2002金属材料室温拉伸试验方法(eqv IS0 6892:1998)

GB/T 711-1988优质碳素结构钢热轧厚钢板和宽钢带(neq TOCT 1577)

GB/T 1047-2005管道元件DN(公称尺寸)的定义和选用(ISO 6708:1995,IDT)

GB/T 1048-2005管道元件PN(公称压力)的定义和选用(ISO/CD 7268:1996.IDT)

GB 3531-1996低温压力容器用低合金钢钢板

GB/T 4237-1992不锈钢热轧钢板(neq JIS 64304:1984)

GB 6654-1996压力容器用钢板

GB/T 7306-2000密封管螺纹(eqv 1SO 7-1:1994)

GB/T 9113---9123-2000钢制管法兰

GB/T 9124-2000钢制管法兰技术条件

GB/T 12220通用阀门标志(GB/T 12220-1989,idt ISO 5209:1977)

GB/T 12221金属阀门结构长度( (GB/T12221--2005 , ISO 5752 : 1982 MOD)

GB/T 12228通用阀门碳素钢锻件技术条件

GB/T 12229通用阀门碳素钢铸件技术条件

GB/T 12230通用阀门奥氏体钢铸件技术条件

GB/T 12716-2002   60°密封管螺纹(eqv ASME B1. 20. 1:1992)

GB/T 13927通用阀门压力试验(ney ISO5X208:1982)

GB/T 14976 -2002流体输送用不锈钢无缝钢管

GB/T 1751-1992阀门结构要素承插焊连接和配管端部尺寸

JB 4726--2000压力容器用碳素钢和低合金钢锻件

JB 4727-200。低温压力容器用碳素钢和低合金钢锻件

JB 4728-200。压力容器用不锈钢锻件

JB/T 5263电站阀门钢铸件技术条件(ney ANSI/ASTM A217M)

JB/T 6439阀门受压铸钢件磁粉探伤检验

JB/T 6440阀门受压铸钢件射线照相检验

JB/T 6902阀门铸钢件液体渗透检查方法

JB/T’6903阀门锻钢件超声波检查方法

JB/T 7248阀门低温铸钢件技术条件

JB/T 7927阀门铸钢件外观质量要求

3 压力一温度额定值

3.1 概述

3.1.1 压力一温度额定值

3.1.2 压力一温度额定值按表2的规定，除表2规定的以外按GB/T 9124-- 2000的规定。

标准压力级阀门

满足本标准要求的阀门，除满足附录C阀门的无损检验要求之外的阀门，都定为标准压力级阀门，其压力一温度额定值按3.1.1的规定。

3.1.3 特殊压力级阀门

满足3.1.2要求的阀门，并且满足附录C阀门的无损检验要求，其压力一温度额定值按附录D中表D.1l至表D. 12的规定。特殊压力级额定值不适用于法兰连接端阀门。

3.1.4 中间额定值阀门

在公称压力等级数值内，处于表列额定温度之间或额定压力之间的中间额定值可以用线性插值法确定。但对法兰连接端阀门，不允许用线性插值法确定公称压力。

3.1.5 组焊件

完全或部分用铸件、锻件、棒料、板材或管材组焊的阀门应满足下列要求:

a)焊件的组焊和热处理按GB 150-1998的规定;

b）焊缝的检验与验收按GB 150-1998的规定;

c)上述要求不适用于密封焊或附着焊，如倒密封座、阀座圈、吊耳和辅助连接件的焊接。
