3 动态摩擦力负载

阀板、阀座摩擦力主要由阀板前后压差决定，阀板上游压力可简化为阀门额定工作压力Pt，分析水下闸阀生产工况可知:影响阀板下游压力的因素主要有阀门工作水深和局部压力损失.因此，阀板下游压力可表示为

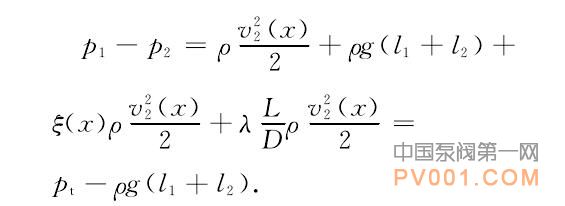

联合式(3),(4)和(6)可得

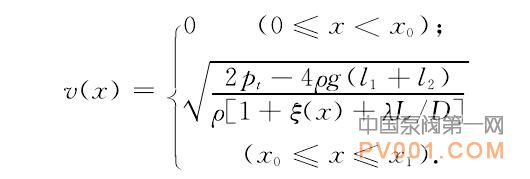

因此，管道内平均流速

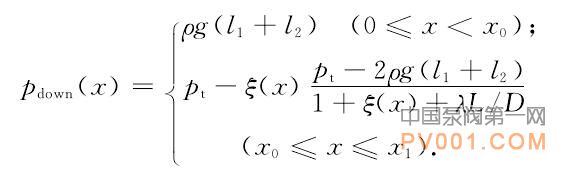

水下闸阀阀板下游压力为

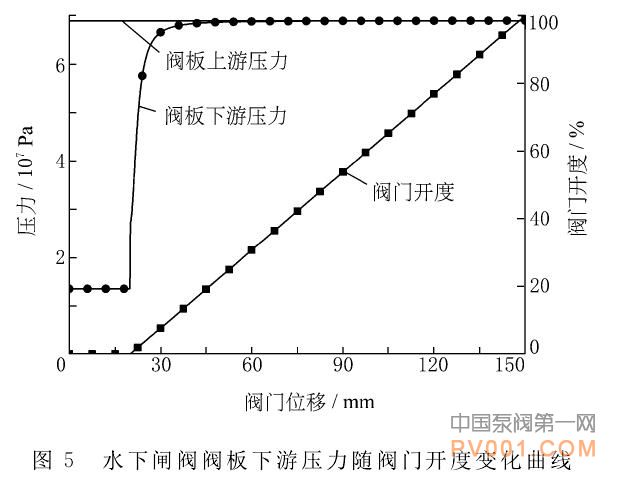

对比分析图2和图5可知:当阀门开启时，修正后的水下闸阀阀板下游压力有一个平滑过渡区域，并不是如图2所示的阶跃变化，体现了介质流动的连续性，更符合物理实际，且当阀门开度大于25%时，上、下游压力曲线基本重合;另一方面，当阀门处于关闭状态时，阀门下游存在一个由于阀门工作水深引起的静压水头.因此当设计计算弹簧回复力时，须要额外考虑该压力水头.
