锻钢之躯,智控之心:
背景压天然气专用阀门主要采用进口,国际知名品牌某公司主要生产的上装式管线球阀,在国际市场上有着很高的竞争地位,基本处于垄断状态,然而价格非常昂贵,国家和企业需要消耗大量的外汇,供货周期较长,维修极不方便。 为了满足国产化的要求,凯工阀门开始了高压镍基合金上装式球阀的生产,通过先进的加工设备和工艺,与华东理工大学合作,并有以前上装式球阀的研发和制造经验,克服进口技术壁垒将高压镍基合金上装式球阀成功生产。
一、产品核心介绍

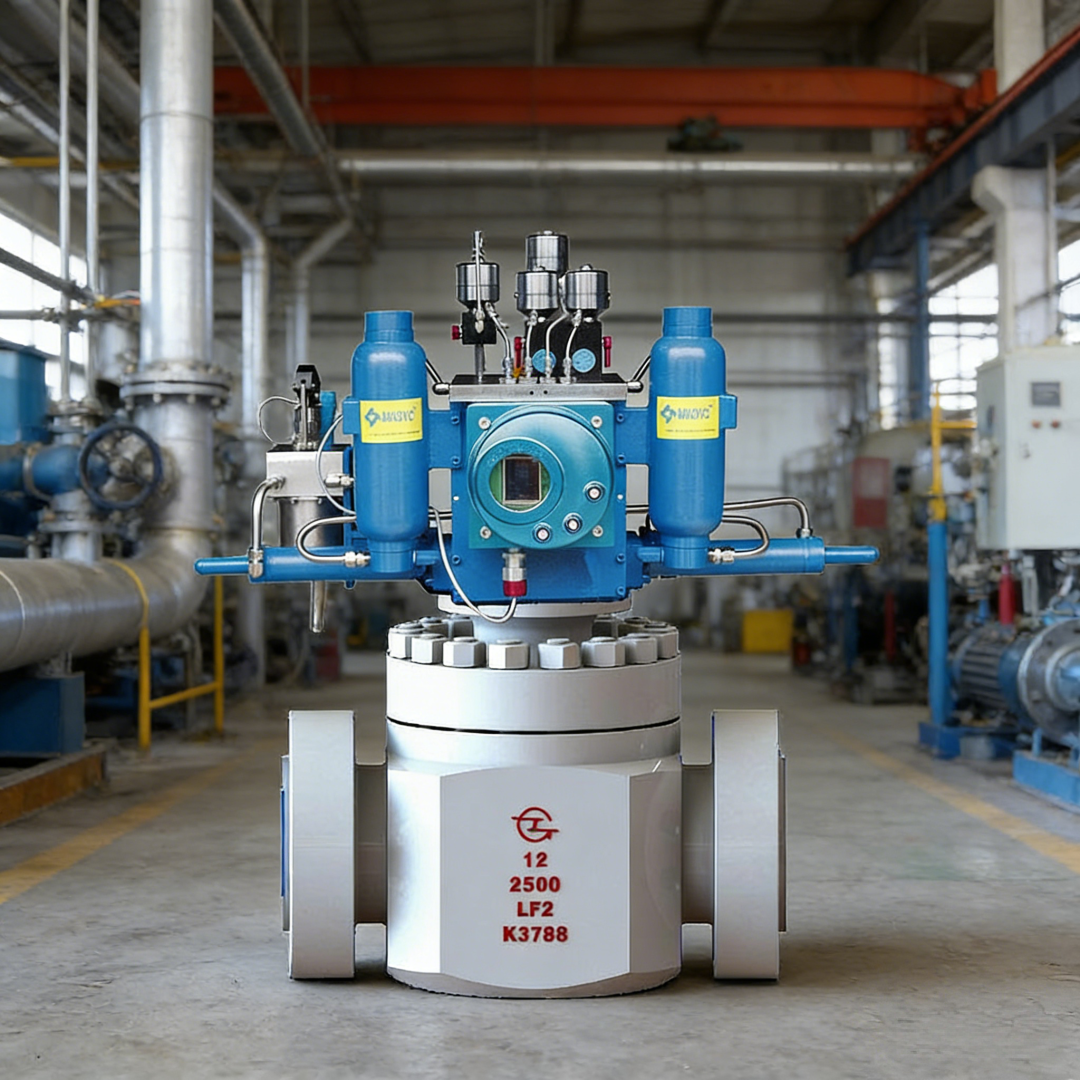

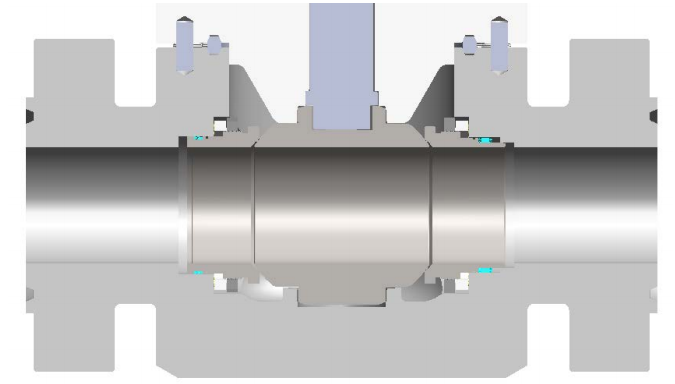

凯工阀门生产的高压镍基合金上装式球阀,结构采用上装式固定球阀结构,虽然加工难度很大,但是锻件牢固可靠,并且可在线更换阀门密封件。执行器支架安装在阀盖上,避免阀门扭矩过大导致驱动链损坏带来的损失。阀座主密封为硬密封,阀座背面活塞环采用蓄能密封圈密封,不仅能增加密封性能,而且还增加了使用寿命。专用阀门用于专用管道,所有条件均满足使用要求。
二、产品核心特点
高压镍基合金上装式球阀是针对高压、高含H2S工况专门研发的新型阀门,采用上装式结构,可在线更换阀门密封件;阀腔内壁与介质接触部位堆焊3mm镍基合金(INCONEL 625),大大提高了阀门的耐腐蚀性能;阀门主密封采用硬密封,活塞环密封采用唇形圈密封,增加使用寿命等;完全满足国产化要求。

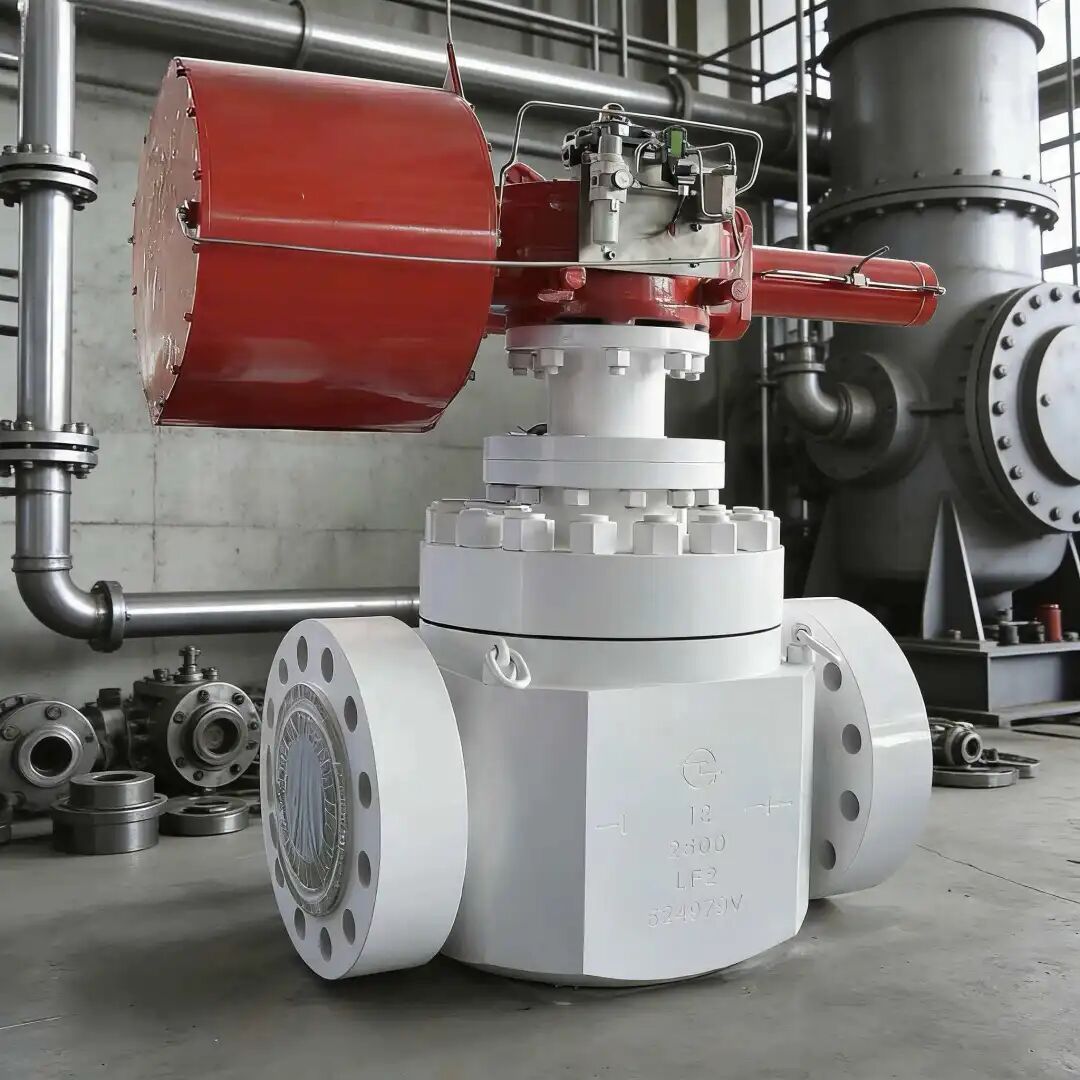

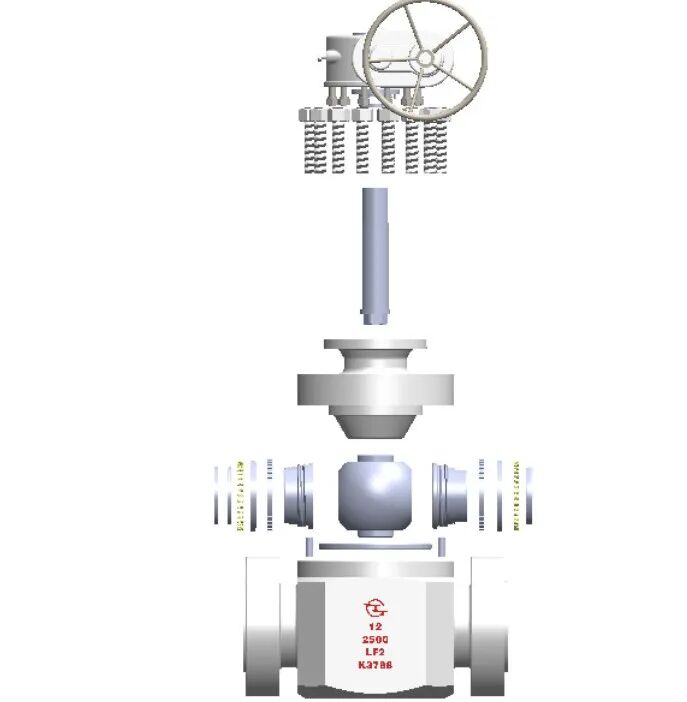

上装式结构,可在线更换球体和阀座等内件;

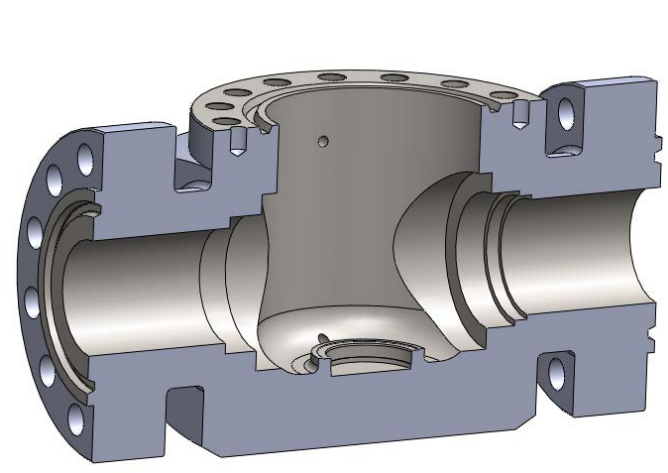

阀体内部与介质接触的部位全部堆焊INCONEL 625或整体使用INCONEL 625材料,提高耐腐蚀性能;

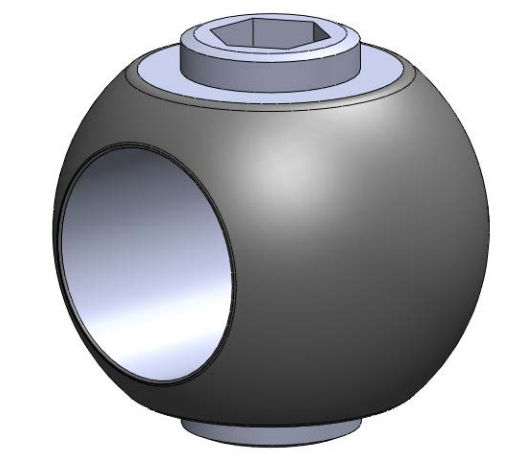

球体材料为碳钢基体,先堆焊3mm INCONEL 625,精加工后,表面喷涂碳化钨,提高耐腐蚀性能的同时,也提高了表面硬度,改善了密封性能;

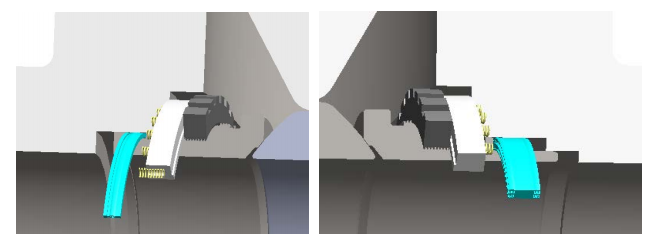

阀门主密封采用硬密封,活塞环采用唇形圈密封,增加密封性能和使用寿命;
采用DIB-2密封结构,不仅可以实现阀门正向双重密封,并且阀门中腔
还能自动泄压;
阀杆位置使用唇形圈和柔性石墨双重密封,柔性石墨还具有防火功能;
主要优点
1、阀门采用全通径,流体阻力小,可进行在线清管的优点。2、上装式结构,可在线更换球体和阀座等内件。3、阀体内部与介质接触的部位全部堆焊INCONEL 625或整体使用 INCONEL625材料,提高耐腐蚀性能。4、球体材料为碳钢基体,先堆焊3mm INCONEL 625,精加工后,表面喷涂碳化钨,提高耐腐蚀性能的同时,也提高了表面硬度,改善了密封性能。5、阀门主密封采用硬密封,活塞环采用唇形圈密封,增加密封性能和使用寿命。6、采用DIB-2密封结构,不仅可以实现阀门正向双重密封,并且阀门中腔还能自动泄压。7、阀杆位置使用唇形圈和柔性石墨双重密封,柔性石墨还具有防火功能。
三、应用场景

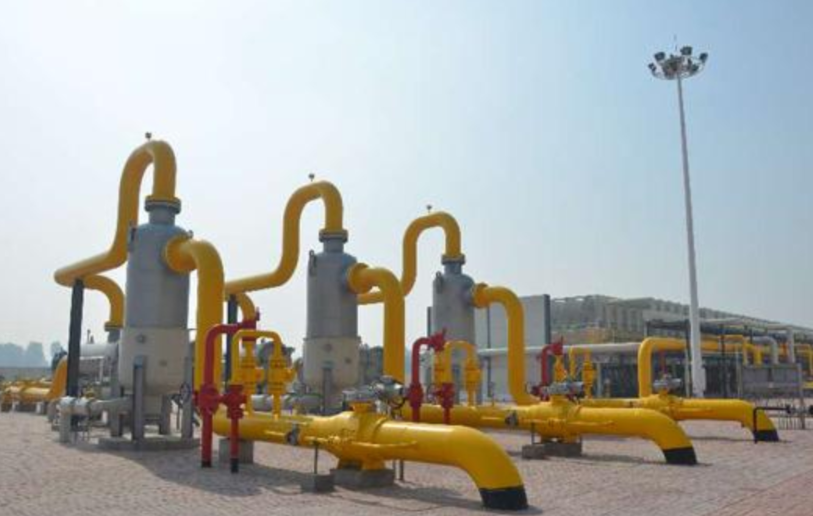

我国现已探明的天然气田中近一半为高含硫气田,逾数百个,仅四川盆地就有20多个。普通阀门已经无法达到使用要求,我公司研发的高压镍基合金上装式球阀是针对这种苛刻工况专用的阀门。随着天然气输送量的增加,天然气气田的开采和扩建也在不断增长。天然气集输管线的集气站和增压站就必须用到气动或气液联动的紧急切断球阀(ESDV),设置阀组区,与工艺装置区用防火墙隔断,确保事故发生时能迅速截断气源。
结束语
高压镍基合金上装式球阀为天然气集输管线专用阀门,适用于高压、H2S含
量高的气田采集系统。因此在使用时,对阀门密封性能提出了更高、更严格的要求,同时在安全防爆、防静电方面也需要采取一定的防范措施。除了遵守阀门设计的一般规则外,还必须考虑以下几点:
1)高压力工况下对阀门壳体的强度要求非常高,因此所有结构设计、加工工艺和检验程序必须非常严格;
2)高含硫化氢介质腐蚀性很强,所以在保证阀门有高耐腐蚀性能的同时还得保证阀门强度及使用寿命;
3)采用合理的防火、防爆结构和自动泄压结构;
4)各个零件热处理、焊接、加工、无损检测等工艺必须安排合理;
5)涉及到先进科学领域的加工工艺,预先做试验进行对比,对试验结果进行评估。
我公司该款特材阀门经过了性能测试和案例考验取得了良好的效果,在阀门行业目标“以国代进”中,又大大的跨越了一步,为国家绿色环保添砖加瓦,谱写新篇!
