5．充压密封蝶阀的密封原理 图（21）所示为一种典型充压密封蝶阀密封结构。

(1)结构特点。

1)在阀座或阀板上设有外部介质充压腔；

2)在外部介质压力的作用下，阀座或阀板上的密封元件可产生弹性变形；

3)在向密封元件充压之前，阀板密封面与阀座密封面之间存在少量间隙或微量过盈。

(2)密封原理。当阀板转动至关闭位置以后，向设置于阀座或阀板上的密封元件充压，使密封副紧密接触并形成密封比压，保证蝶阀密封。在蝶阀开启之前，卸去对密封元件的充压，因而大大降低了蝶阀的启闭力矩，其操作轻便、灵活。

图（22）所示密封结构，采用不锈钢金属阀座。

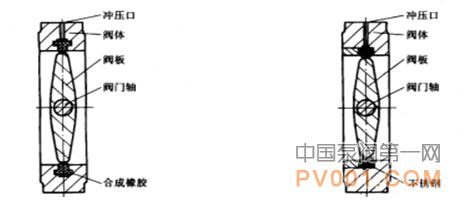

图（21）冲压密封蝶阀关闭状态                 图（22）不锈钢金属阀座冲压密封蝶阀

(3)密封副密封性能失效的主要原因。

1)密封元件的充、卸压与蝶板启闭状态联锁失效；

2)密封元件老化弹性失效，充压时不产生变形；

3)密封副机械磨损、擦伤；

4)介质气蚀、冲蚀密封面。

(4)充压密封蝶阀的特点。

1)对密封元件的充压、卸压应与蝶阀的启闭状态实现联锁，因而结构复杂、成本高；

2)密封性能好；

3)使用寿命长，使用压力也较高。

6．自动密封蝶阀的密封原理 图（23）所示为一种自动密封蝶阀的密封结构。

(1)结构特点。

1)当阀座或阀板上的密封元件设计时，保证阀板处于关闭位置后，密封元件在介质压力的作用下可产生弹性变形；

2)在阀板处于关闭位置时，密封副两密封面间有少量的过盈。

(2)密封原理。

1)当阀板转动至关闭状态时，阀板少量挤压阀座，使密封副两密封面间建立起初始密封比压；

2)由于介质压力的作用，使阀座或阀板上的弹性密封元件产生弹性变形并在密封副两密封面之间形成足够的密封比压，以保证蝶阀的密封。

图（24）所示密封结构，采用不锈钢金属阀座

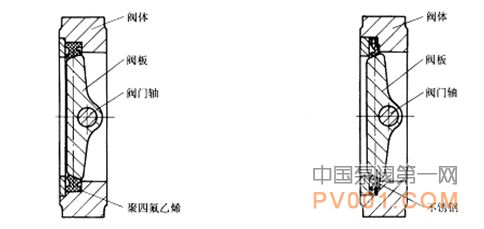

图（23） 自动密封蝶阀密封结构图              图（24）勾形圈金属密封蝶阀

(3)密封副密封性能失效的主要原因。

1)密封元件老化弹性失效，在介质压力作用下不产生弹性变形；

2)密封副机械磨损、擦伤；

3)介质气蚀、冲蚀密封面。

4．自动密封蝶阀的特点。

1)相对充压密封蝶阀结构简单，成本低；

2)密封性能受介质压力变化影响大；

3)当介质压力降低时，很难密封；

4)可根据使用需要设计成单向或双向密封。
