水下闸阀在水下生产系统中的应用
刘 媛
（ 大连大高阀门股份有限公司 辽宁大连 116037）

摘 要：水下闸阀的基本功能是接通或者切断管路介质的流通，在水下生产系统的运用过程中，强化水下闸阀系统的处理技术的优化建设，有利于提高生产的整体效率(根据水下闸阀系统的试验效果，我们发现，提升水下闸阀阀座的封闭性，能够显著提高水下生产的系统安全性(本文根据水下生产活动中控制单元性能优化和水压试验系统的特点展开讨论，提出几点有利于水下闸阀在水下生产系统中运用效果的可行性措施。

关键词：水下闸阀；水下生产；系统建设；应用措施

在水下系统的控制优化过程中，技术人员应该严格按照闸阀的使用说明，展开操作活动，从而满足水下生产的需要(防止在水下生产活动中，将闸阀暴露在不适应其正常运转的环境中，从而对闸阀控制系统造成不必要的损伤。

1、水下闸阀材料研究现状

水下生产系统中，技术人员应该做好闸阀材料的选用控制工作(其中，不同的水下闸阀材料等级与要求对于生产的影响不相同。

其中，水下闸阀材料 DD-NL 型号，适合在酸性环境中操作，采用标准装配的方法，实现其非腐蚀性的作业环境要求。但是，此种水下闸阀材料的最低要求为合金钢，例如 AISI4130 型号材料。

除此之外，EE-05 材料也是水下闸阀原配件常用的机械材料，它适合在酸性操作环境中使用，采用不锈钢装配的方式，保证水下闸阀元器件具有抵抗中等腐蚀的性能。

它的材料最低要求为合金钢（例如：AISI4130.） 除此之外，EF-1.5 材料等级为完全不锈钢高等腐蚀性环境下的作业专用闸阀耗材，它适合在酸性环境下操作和使用(例如不锈钢材料（410SS’F6NM）。

其中，水下闸阀在水下生产系统应用的过程中，还应该满足一定的温度等级要求(温度级别 K，其作业范围最小 -60 °最大为 82 °，温度级别 L，其作业范围最小 -46 °最大为 82 °，温度级别 N，其作业范围最小 -46 °最大为 60 °，温度级别 P，其作业范围最小 -29 °最大为 82 °，温度级别 R，其作业范围最小室温条件要求即可，温度级别 S，其作业范围最小 -18 °最大为60 °，温度级别 T，其作业范围最小 -18 °最大为 82 °。

2、水下闸阀应用现状

在水下生产控制系统的作业图分析中，我们可以看出(液压动力单元应该承担水下生产活动的动力支持(通过不间断电源的输出，实现电能动力的供电单元有效支撑(在主控站控制的过程中，技术人员应该才能够水面脐带缆终端总成的体系建设入手，实现浮体脐带缆的硬度支撑强化(水下闸阀在水下生产活动中，应该满足一定的技术参数的前期设计要求(其中，水下闸阀的最大工作压力为 56.9MPA 时，其流量系数为 0.14Cc1，其流量系数为 0.20Cc2，其压强降低的范围为 3.5MPA-6.9MPA 之间(水下闸阀的最大工作压力为56.9MPA 时，其流量系数为 0.14Cc1，其流量系数为 0.20Cc2，其压强降低的范围为 3.5MPA-6.9MPA 之间(水下闸阀的最大工作压力为 69.0MPA 时，其流量系数为 0.20Cc1，其流量系数为0.24Cc2，其压强降低的范围为 3.5MPA-6.9MPA 之间(水下闸阀的最大工作压力为 103.4MPA 时，其流量系数为 0.20Cc1，其流量系数为 0.24Cc2，其压强降低的范围为 11.7MPA-27.6MPA 之间。

为了保证水下闸阀满足水下生产的需要，必须要对阀体的材料做出强化要求(阀体一般采用不锈钢和铝钛合金材料制作而成，水下阀门的底座可以使用铝青铜（NS16570）、不锈钢或者钨镍硬质合金材质制作而成。

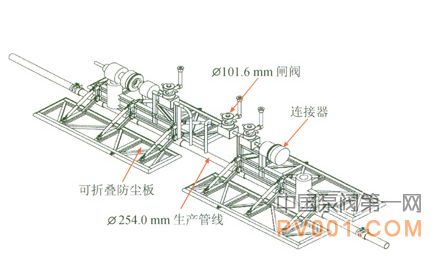

参考图

3、水下闸阀应用压力和流量系数技术特点

在技术应用的过程中，应该满足一定的技术参数需要，从而适应不同环境下的采用压力变化，在工作水深和工作外压不同条件下，使用区别性的参数技术控制方法，促进水下生产系统效率的持续性提高。

其中，水下闸阀的最大外压设计为 35.0MPA 条件下，其闸阀共有压力控制范围应该在 9.0MPA-69.0MPA 之间，其闸阀的先导压力变化为 9.0MPA-34.5MPA 之间。

除此之外，水下闸阀的流量系数 Cc1 为 0.20，闸阀的流量系数 Cc2 配比为 0.18。水下闸阀的最大外压设计为 40.0MPA 条件下，其闸阀共有压力控制范围应该在 11.0MPA-138.0MPA 之间，其闸阀的先导压力变化为 11.0MPA-34.5MPA 之间(除此之外，水下闸阀的流量系数 Cc1 为 0.23，闸阀的流量系数 Cc2 配比为 0.20. 水下闸阀的最大外压设计为 40.0MPA 条件下，其闸阀共有压力控制范围应该在 9.0MPA-34.5MPA 之间，其闸阀的先导压力变化为 9.0MPA-34.5MPA 之间。

除此之外，水下闸阀的流量系数 Cc1 为 0.23，闸阀的流量系数 Cc2 配比为 0.20. 水下闸阀作用于水下采油树应该体现出对于控制系统的保护，根据温度传感器的读数变化，决定置于保温层下的加热装置功率的大小变化。

4、结语

在闸阀应用生产系统的过程中，技术人员应该做好阀座与阀体的密封控制工作，从而提高阀闸承受力和稳定性。

与传统陆用闸阀的材料不同，海水闸阀处于特殊的作业环境中工作，对于闸阀的承压性能’密封性能和动作性能都有较为严格的要求。

在生产系统运用过程中，技术人员应该做好技术维修工作，从而延长水下闸阀系统的寿命。
