2 阀座表面微观分析

对图2中的区域II进行电子显微镜观察，如图4，可见裂纹以集中区（图中双点划线圆）为中心呈放射状挤压破碎形貌，所以区域ò受到了局部挤压作用。对区域II平整处显微观察发现有摩擦损伤形貌（如图5）。

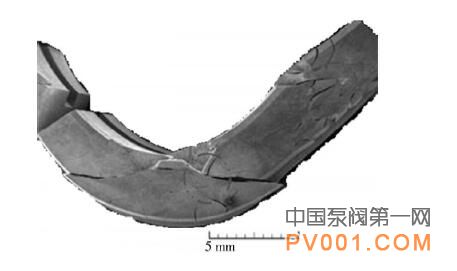

图4 A阀座区域II微观形貌

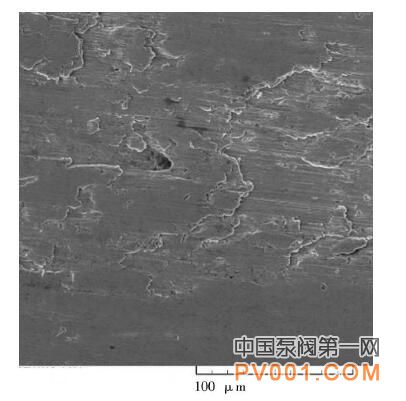

图5 A阀座区域II表面摩擦形貌

3 阀板厚度分析

将阀板密封环中心圆均匀分成16等份按图3方位进行厚度测量，最下端为起始零点，按逆时针方向逐一测量。以密封环中心圆方位角为横坐标，以 测量点厚度值为纵坐标画折线图（如图6）。由图6可见，密封环中心圆对称位置处厚度有较大差异，呈现不对称性，另外180b方位处（图3最上端）厚度明显 偏小，这将严重影响阀板和阀座贴合的紧密度，阀板开启和关闭过程中在2对接触面上必将产生大的摩擦阻力。

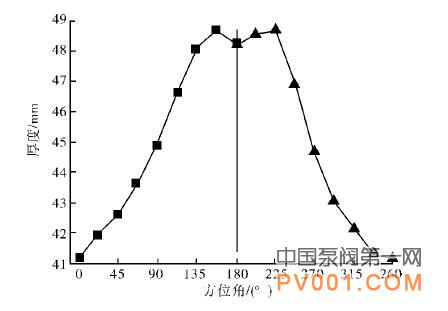

图6 阀板密封环沿圆周厚度值
