2.蛇型弹簧联轴器的优点
-全金属挠性联轴器,在动力传输系统受到振动与冲击时给予保护。
-锥形弹簧锁紧装置设计提供优越的扭转缓冲。
-高弹性,钝化处理的合金刚弹簧和高精度的加工,以保证产品高性能和长寿命。
-减振能力30%以上,给驱动和被驱动装置提供安全保护。
-安装、维修方便,为减少劳动力和降低停机时间(公众号:泵管家)。
-有水平分型和垂直分型两种设计,以满足各种应用需要。
-水平分型适用于安装空间有一定要求的场合,弹簧拆装非常方便,外壳由钝化铸铝制作。
-垂直分型适用于高转速场合,有更好的性能,外壳由模锻钢压制而成。
-1000系列产品能与满足各种工业标准的其他产品直接替换。
-可为泵等产品提供标准的简便脱卸式加长段。
-乐兆为锁紧式弹簧提供5年的润滑质量保证。
-有多种不同品牌的油脂可供选择。
-最大扭矩435000Nm,提高转速6000RPM。
-最大开孔尺寸450mm。
-有多种轴孔组合可供选择。
总结:
非金属材料的弹性元件都是变刚度的,常用非金属材料的刚度多随载荷的增大而增大,故缓冲性好,特别适用于工作载荷有较大变化的机器。

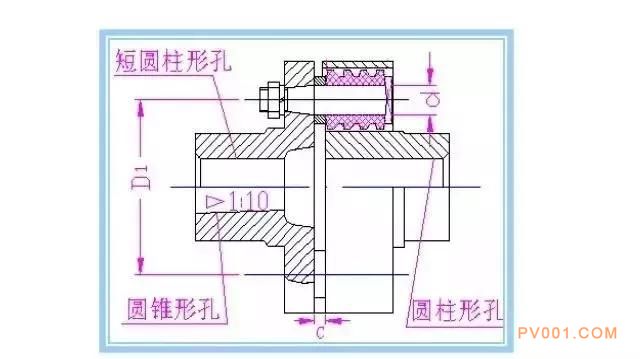

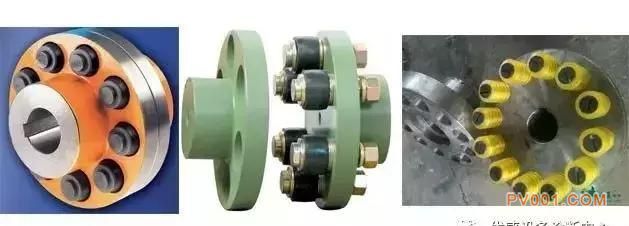

(4)非金属弹性联轴器——弹性套柱销联轴器
1.组成: 两半联轴器 + 套有弹性圈的柱销。
2.特点: 结构简单,成本低,允许综合偏移,且缓冲、吸振。
3.允许最大偏移量: △y=0.2~0.7mm, △x=2~7.5mm, △α=30′~1°30′。
注:为补偿较大的△x,安装时要留出间隙C,设计时要留出距离A,以便更换橡胶圈时不必拆开两轴。
4.材料:半联轴器——HT200,ZG270-500,或35钢。
柱销——35钢,正火处理(公众号:泵管家);
弹性套——天然橡胶或合成橡胶。
5.应用:启动频繁,变载下工作的轴联接;工作温度t=-20~50℃;圆周速度Vmax<30m/s;确保无油和其它有害于橡胶的介质。

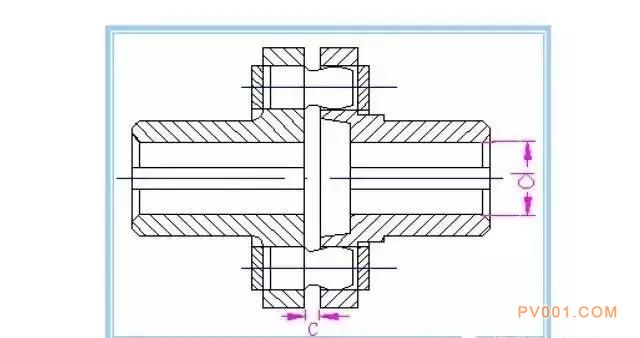

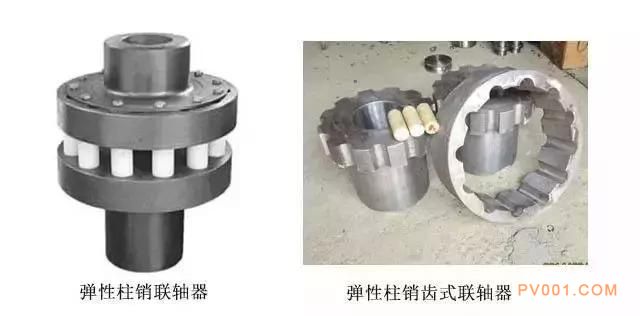

(4) 非金属弹性联轴器——弹性柱销联轴器
1.组成:两半联轴器 + MC尼龙柱销 + 两侧挡板(以防柱销滑出)。
2.特点:结构简单,制造容易,维护方便,传递T大,允许较大的△y,缓冲、吸振,但对温度敏感,不宜用于高温。
3.允许偏移量: △y=0.15~0.25mm, △α=30′。
4.工作温度: t= -20~60℃。
5.应用:代替弹性套柱销联轴器,传递大的T。

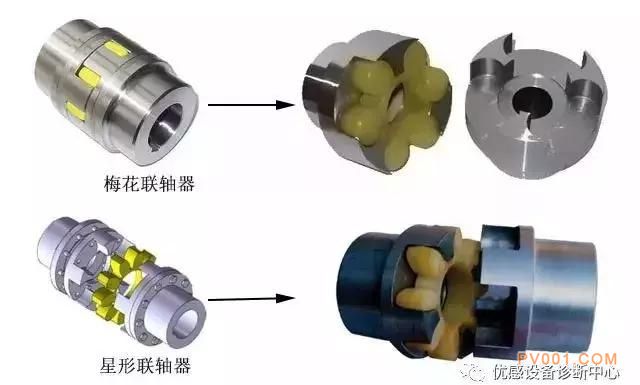

(4)非金属弹性联轴器——梅花/星形形联轴器
1.组成:将梅花形弹性元件置于两半联轴器的凸爪之间,工作时弹性件受挤压并传递转矩。
2.弹性元件材料:丁腈橡胶,聚氨脂,尼龙等。
3.特点:结构简单,价格低,有良好的补偿位移和减振能力。
4.允许偏移量:△y=0.5~1.8mm, △x=1.2~5mm, △α=1°~2°
5.允许外缘速度:铸铁V=30~50m/s;铸钢V=60m/s; 锻钢V=100~120m/s 。

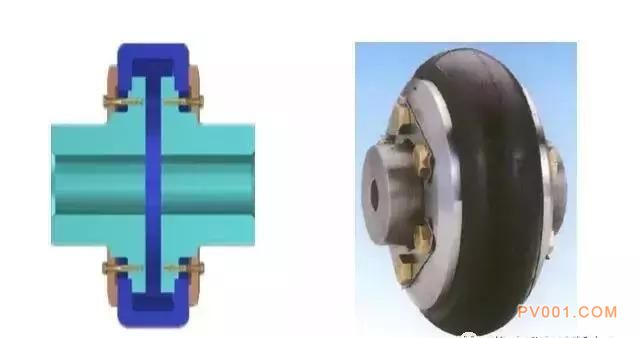

(4)非金属弹性联轴器——轮胎联轴器
1.组成:轮胎状弹性元件 +加紧板 +两半联轴器 +螺钉。
2.特点:富有弹性,消振能力强,扭转刚度小,但径向尺寸较大,过载时产生附加轴向载荷。
3.允许偏移量:△y=0.01D, △x=0.02D, △α=5°~12°(D为轮胎外径)。
4.应用:起动频繁,正反转向,nmax=5000r/min,冲击大的两轴联接。
