【专利】一种蓄热加热炉换向阀结构(专利号:201921551481.X)

专利号：201921551481.X
专利状态：有权
专利类型：[实用新型]
专利申请人：新余钢铁股份有限公司
专利分类号：F16K11/20(20060101)

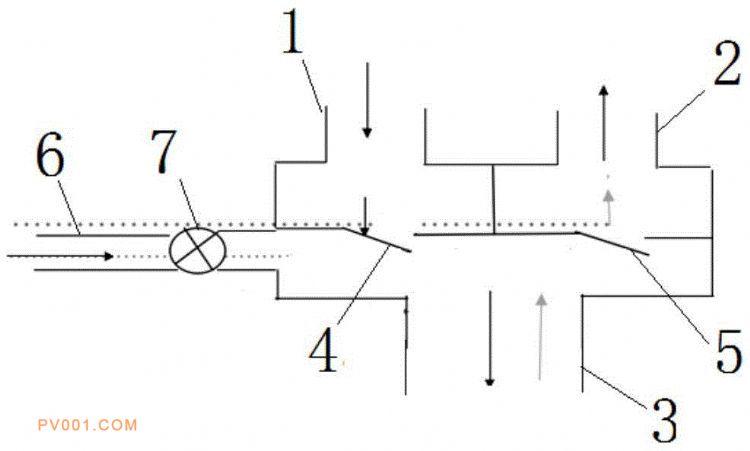

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种蓄热加热炉换向阀结构，包括阀体，所述阀体上设有进气口和排烟口以及连通烧嘴口，所述阀体内在进气口和连通烧嘴口之间设有进气挡板，阀体内在排烟口和连通烧嘴口之间设有出气挡板，还包括保护进气通道，保护进气通道的一端用于与保护气源相连通，阀体内与连通烧嘴口相连通的腔体和保护进气通道的另一端相连通。阀内挡板关闭时氮气管路切断阀开启，使阀腔体内空间形成正压，阻止炉内热气进入腔体，避免损坏挡板密封圈，稳定可靠；采用氮气保护不会增加因此产生的空气过剩对坯料的氧化；并且结构简单，改进成本低。
