【专利】调压阀(专利号:201921481186.1)

专利号：201921481186.1
专利状态：有权
专利类型：[实用新型]
专利申请人：新乡航空工业(集团)有限公司
专利分类号：F16K17/06(20060101)

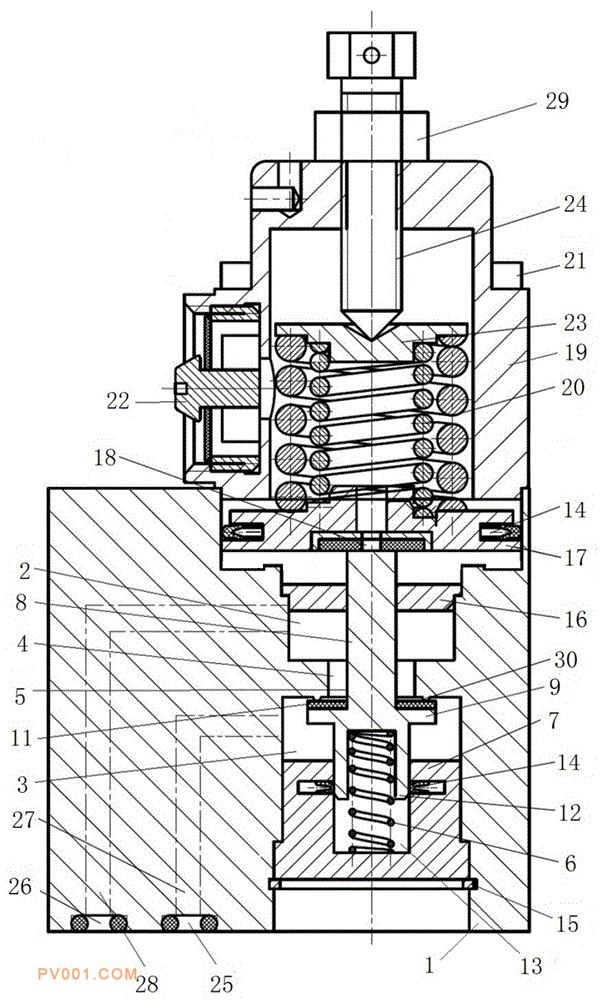

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型涉及一种调压阀。调压阀包括：阀壳，内部具有高压腔和低压腔，高压腔和低压腔之间设有连通孔；进气口，与高压腔连通；出气口，与低压腔连通；阀芯，穿装在连通孔中，在高压腔一侧与连通孔的孔沿配合形成减压口，可沿连通孔轴线移动以实现减压口开度的调节；阀壳上设有高压侧安装孔和低压侧安装孔，高压侧安装孔处密封安装有阀芯堵块以及作用于阀芯的复位弹簧，低压侧安装孔处密封安装有调压平衡结构。由于阀壳上高压腔侧与低压腔侧均设置有相应的安装孔，当其中一侧零件损坏时，可仅从该侧对损坏零件进行拆卸和装配，不影响另一侧零件的结构和位置，便于对调压阀的维修拆装。
