【专利】一种旋塞阀(专利号:202010041442.6)

专利号：202010041442.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江有氟密阀门有限公司
专利分类号：F16K5/02(20060101)

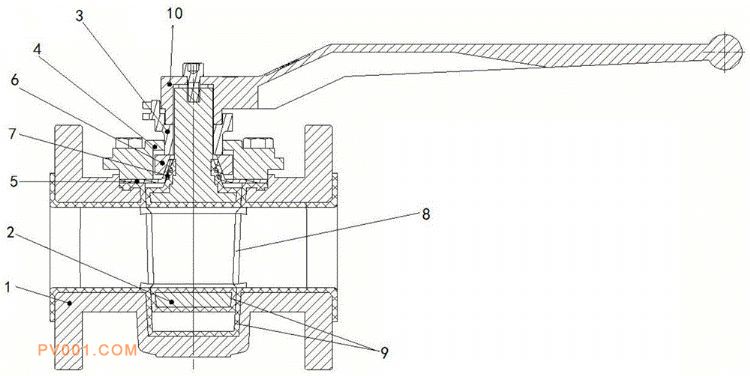

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种旋塞阀，包括阀体、阀塞、阀盖和手柄，阀塞垂直且转动设置于阀体内，阀塞上部套设有阀盖，阀塞顶部通过螺栓连接手柄，阀塞上设置有过流孔，阀体的两端分别为入流口和出流口，阀塞旋转能够使入流口、过流孔和出流口依次连通，阀体的内表面、阀塞的外表面和过流孔的内表面上均通过燕尾槽设置有内衬层，燕尾槽设置有若干个。本发明的旋塞阀通过燕尾槽设置内衬层，可有效防止内衬层收缩和介质的泄露，接触面小，预紧力大，密封性好，内衬层可以起防腐蚀的作用，还能减小摩擦磨损，提高使用寿命。
