【专利】一种带单向阀的集成式直喷双燃料喷射器(专利号:201911263541.2)

专利号：201911263541.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：一汽解放汽车有限公司
专利分类号：F02M43/04(20060101)

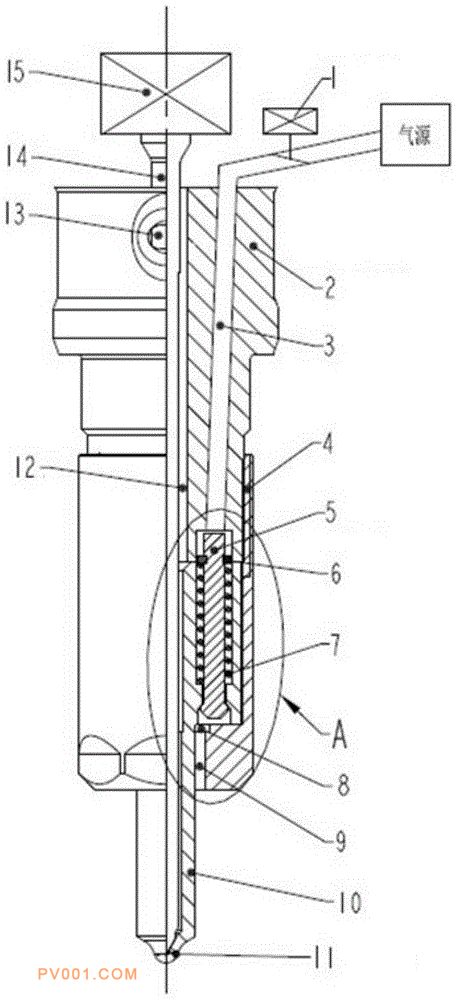

专利摘要：公开（公告）日:2020-05-08摘要:本发明属于汽车内燃机技术技术领域，具体的说是一种带单向阀的集成式直喷双燃料喷射器。该喷射器包括燃气电磁阀、喷油器体、喷油嘴紧帽、阀芯、卡簧、气嘴弹簧、针阀体、针阀和燃油电磁阀，所述喷油器体上增加有进气道和单向阀；所述单向阀通过喷油嘴紧帽固定在针阀体的一阶处；所述单向阀的阀芯通过卡簧、气嘴弹簧装配在喷油嘴上；所述燃气电磁阀设置在直喷双燃料喷射器外部；所述燃气电磁阀与进气道连接；所述喷油器体的上方装配有燃油电磁阀；所述燃油电磁阀与针阀连接；所述针阀和针阀体通过喷油嘴紧帽固定在喷油器体上。本发明通过设计的集成式双燃料喷射器，控制双燃料进行喷射，来降低发动机的油耗和排放。
