【专利】电站闸阀(专利号:201911408035.8)

专利号：201911408035.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏高中压阀门有限公司
专利分类号：F16K41/02(20060101)

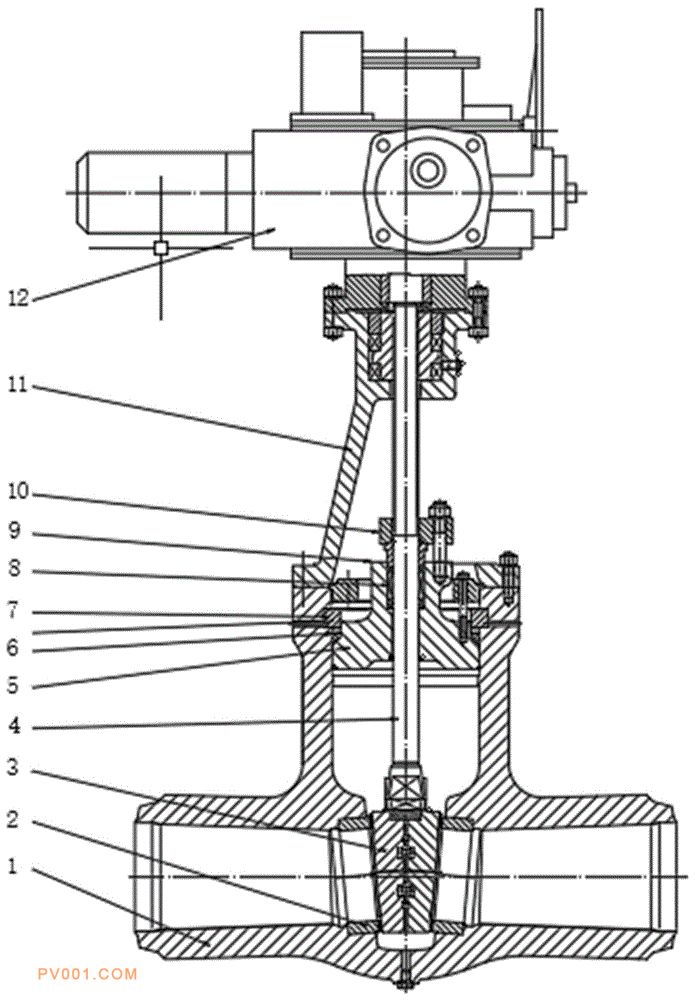

专利摘要：公开（公告）日:2020-05-08摘要:本发明属于阀门技术领域，尤其为电站闸阀，包括阀体、支架和电动装置，阀体包括密封圈、四开环和填料箱，密封圈的下方设置有阀盖，密封圈设置于填料箱和阀体之间，填料箱的上方设置有与填料箱相互卡合的填料压板，填料箱与填料压板之间设置有填料压套，填料箱开设有填料孔，填料孔内壁处设置有V型组合填料层，阀体的内部底端对称设置有阀座，阀座中间位置处设置有相互配合使用的闸板，闸板的另一端固定连接有阀杆，电动装置设置在阀体的上端，支架固定连接阀体与电动装置；在填压料时，受力均匀，大大提高填料的密封性。
