【专利】外溢式工程机械空调阀(专利号:201920919405.3)

专利号：201920919405.3
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州精工液压机电制造有限公司
专利分类号：F15B13/02(20060101)

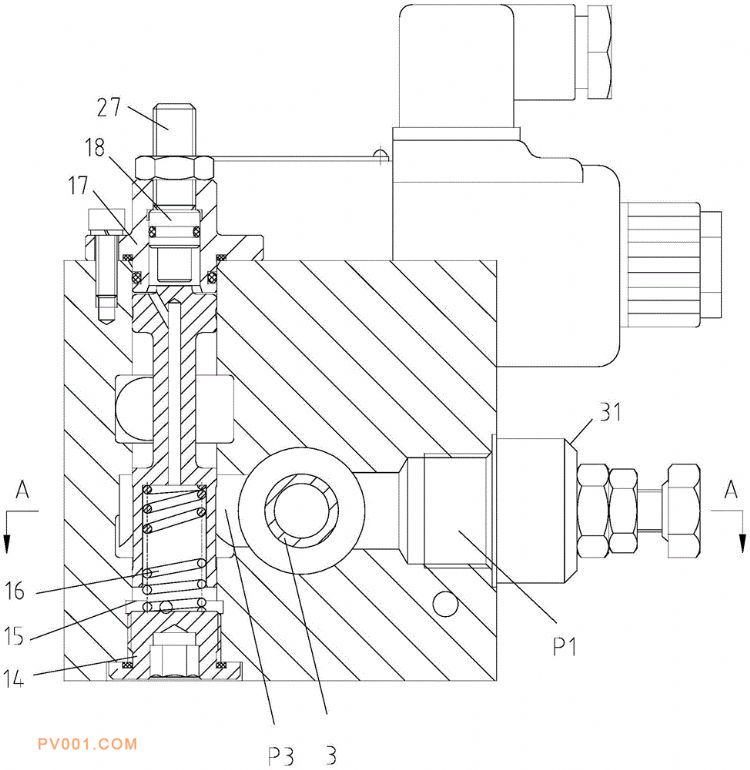

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及一种外溢式工程机械空调阀，包括：阀体，溢流阀，节流阀，安全阀，所述的溢流阀包括：设于溢流阀腔中且将溢流阀腔分隔为平衡腔和压力腔的阀芯，设于阀芯中心的阶梯型通孔，两端一一对应压住平衡腔顶面和阶梯型通孔大端底面的压簧，固定在阀体中且套设于阀芯上的阀套；阀套与阀芯间形成可与压力腔相通的溢流腔；阶梯型通孔小端与回油口T3相通；溢流腔与阀体的回油口T1连通；压力腔分别与节流阀的入口、进油口P1和出油口P3连通；安全阀的进口连通于平衡腔、出口连通于回油口T1；安全阀的进口连通于平衡腔、出口连通于回油口T1。所述的外溢式工程机械空调阀，利于与其他液压执行元件同时使用时不产生干涉。
