【专利】一种新型连接阀(专利号:202010056193.8)

专利号：202010056193.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：湖南天力瑞家新材科技股份有限公司
专利分类号：F16L21/08(20060101)

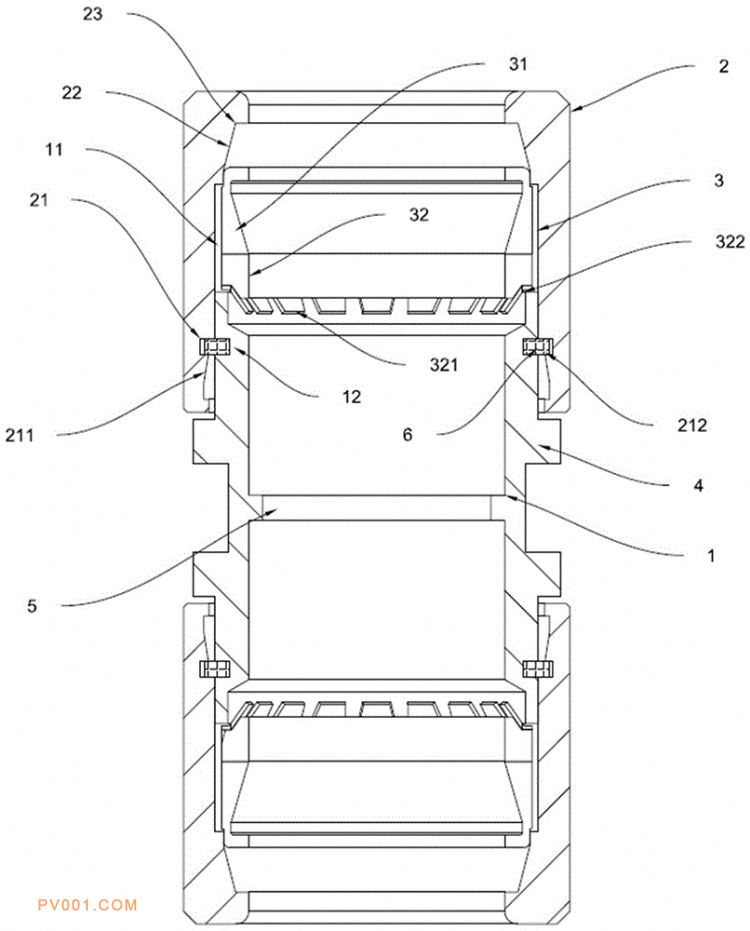

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种新型连接阀，包括本体和紧固件，所述紧固件设置于本体的两端；所述本体的两端设有连接端，所述连接端的内腔设置有密封组件；所述紧固件的一端设置有第一限位槽，其另一端设置有紧固卡台；所述紧固卡台呈倒V型斜角；所述连接端的一端与本体的内侧壁呈夹角设置；所述第一卡簧的一侧为具有若干楔形卡齿；采用上述技术方案，由于所述连接端的内腔设置有密封组件；所述密封组件包括密封卡圈和第一卡簧，所述密封卡圈和第一卡簧依次设置于本体和紧固件之间；所述紧固卡台呈倒V型斜角；所述第一卡簧的一侧为具有若干楔形卡齿，使得降低了连接阀的连接成本，简化连接阀的结构而且连接阀能够快速连接且密封效果好。
