【专利】液压锁止缓冲阀、液压系统及平地机(专利号:202010033699.7)

专利号：202010033699.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：广西柳工机械股份有限公司
专利分类号：F15B11/17(20060101)

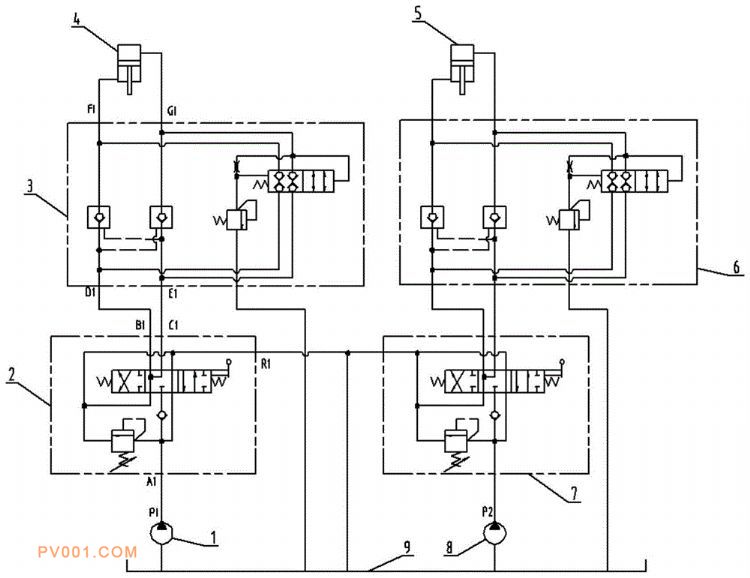

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及平地机液压系统，为解决现有平地机铲刀提升液压系统采用蓄能器缓冲冲击而导致的成本高、维护和安装布置难的问题；提供一种液压锁止缓冲阀及具有该阀的液压系统及平地机，其中液压锁止缓冲阀中D油口和E油口经液压锁止阀分别向F油口和G油口正向导通，开关阀c油口与G油口连接，a油口与c油口导通或截止，c油口与a油口导通并且换向阀中位时c油口与油箱连通；液压锁止阀的G油口与开关阀控制端连接并且G油口经节流阀和溢流阀与T油口连接，开关阀弹簧腔连接在节流阀与溢流阀之间。该阀应用于平地机铲刀提升液压系统中可实现缓冲铲刀冲击功能，无需使用蓄能器、电磁阀等元件，从而降低了成本，并便于维修或安装。
