【专利】一种泵站多设备串联管路用总管式旁通管路(专利号:201920911250.9)

专利号：201920911250.9
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市热电设计院有限公司
专利分类号：E03B7/02(20060101)

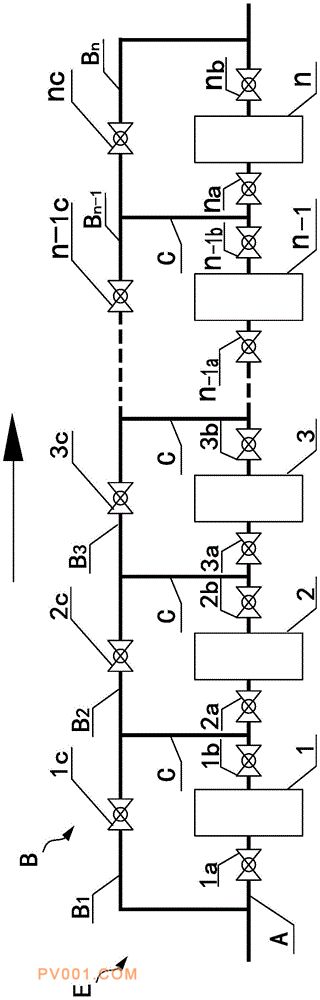

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种泵站多设备串联管路用总管式旁通管路，所述设备的进出水侧分别设有进水阀和出水阀，所述旁通管路是由连接各设备的旁通管组合构成，所述旁通管是由连接在各设备的进水阀进水端的进水支管和出水阀出水端的出水支管及连于进水支管和出水支管之间的其上设有旁通阀的干管段构成的U形管，其特征在于沿所述多设备串联管路，各U形管的干管段依次连接构成一体型总管，相邻设备间的出水支管和进水支管合并为与所述一体型总管连接的共用支管；旁通管路与多设备串联管路的管道材质相同。本实用新型的优点是：旁通管路调节功能保持不变的情况下简化旁通管路结构，节省管材，降低施工成本。
