【专利】一种用于地势低洼区域的泵站(专利号:201921248176.3)

专利号：201921248176.3
专利状态：有权
专利类型：[实用新型]
专利申请人：山东省水利勘测设计院
专利分类号：E03F5/22(20060101)

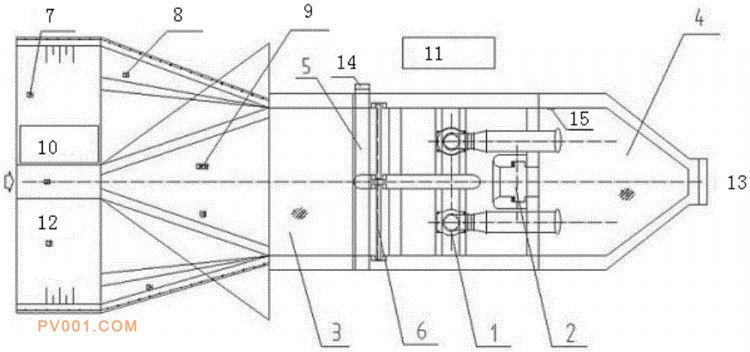

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供了一种用于地势低洼区域的泵站，涉及排涝领域，包括主厂房，所述主厂房内设置有两台水泵和自排涵洞，所述自排涵洞位于两台水泵之间，所述自排涵洞上设置有闸门，所述水泵和自排涵洞的入水口位于内河侧，所述水泵和自排涵洞的出水口位于外河侧。本实用新型在主厂房内增设自排涵洞，当涝区侧水位高于河道水位时，将涵洞的闸门开启，水流经中墩两侧，进入自排涵洞，利用上下游水头差自排涝水；当涝区侧水位低于河道水位时，关闭闸门，开启水泵提排涝水。该型式融合涝水自排和抽水排涝于一体，根据实际情况，运行方式机动灵活，能够有效节省运行管理费用。
