【专利】一种新型海水淡化水泵控制回路(专利号:201920709304.3)

专利号：201920709304.3
专利状态：有权
专利类型：[实用新型]
专利申请人：天津国投津能发电有限公司
专利分类号：F04B49/06(20060101)

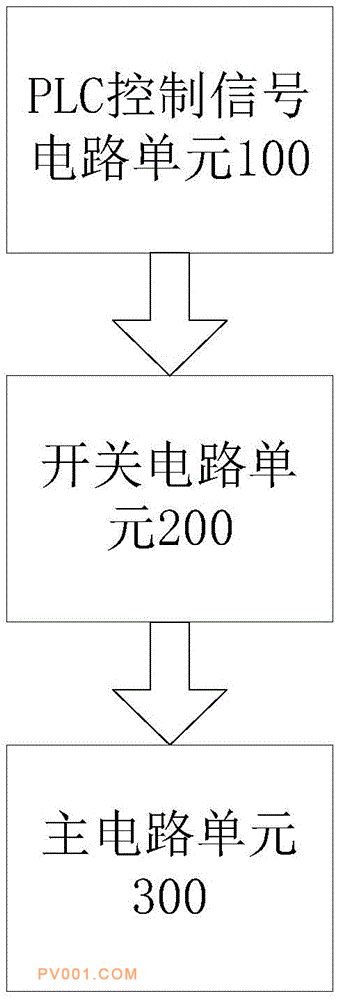

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提出一种新型海水淡化水泵控制回路，包括：PLC控制信号电路单元、开关电路单元以及主电路单元，所述PLC控制信号发送启停信号至所述开关电路单元，所述开关电路单元内的启、停开关动作后，所述主电路单元对应的继电器进行动作，以控制水泵电机启停。本实用新型在原来控制回路上进行改造，从开关柜也就是开关电路单元直接取220V直流电源，并且启动回路和停止回路分开，设置停止线路，通过增加PLC启动开关和PLC关闭开关，将长信号变为脉冲信号，并且将第二启动继电器和第二关闭继电器替换为延时继电器，延时100ms，实现了自保持，不再由远程PLC电源保持。
