【专利】一种具有闸板保护功能的刀闸阀(专利号:201920987345.9)

专利号：201920987345.9
专利状态：有权
专利类型：[实用新型]
专利申请人：永嘉凯特阀门有限公司
专利分类号：F16K3/314(20060101)

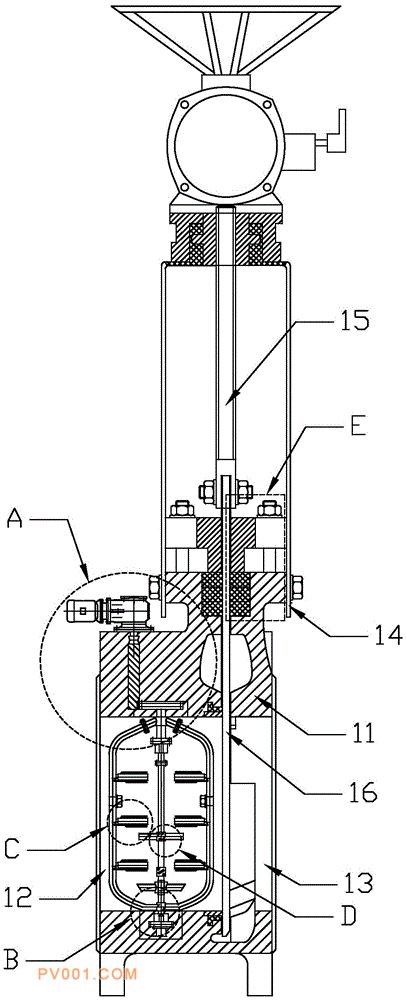

专利摘要：地址：325000 浙江省温州市永嘉县瓯北街道浦西工业区(浙江奥力斯阀门有限公司内)公开（公告）日:2020-04-17摘要:本实用新型公开了一种具有闸板保护功能的刀闸阀，包括阀体、支架、阀杆、闸板、进流道和出流道，阀体于进流道侧安装有缓冲装置，缓冲装置包括安装在进流道上方的阀体内部的上转轴、安装进流道下方的阀体内部的下转轴、以及位于进流道内的两个转动臂；上转轴包括传动齿轮、上连接杆和上轴套，下转轴包括轴座、下连接杆和下轴套，两个转动臂上均横向固定设置有多个搅动杆；阀体外侧安装有驱动电机，驱动电机的输出轴连接有传动杆，阀体开设有竖向的传动槽，传动杆位于传动槽内，传动杆与传动齿轮构成啮合传动。本实用新型具有以下优点和效果：可在刀闸阀的启闭过程中减弱流体介质的瞬态冲击力，来防止闸板发生形变。
