【专利】一种高压针阀快速安装结构(专利号:201921081166.5)

专利号：201921081166.5
专利状态：有权
专利类型：[实用新型]
专利申请人：沅亨流体科技(昆山)有限公司
专利分类号：F16K27/00(20060101)

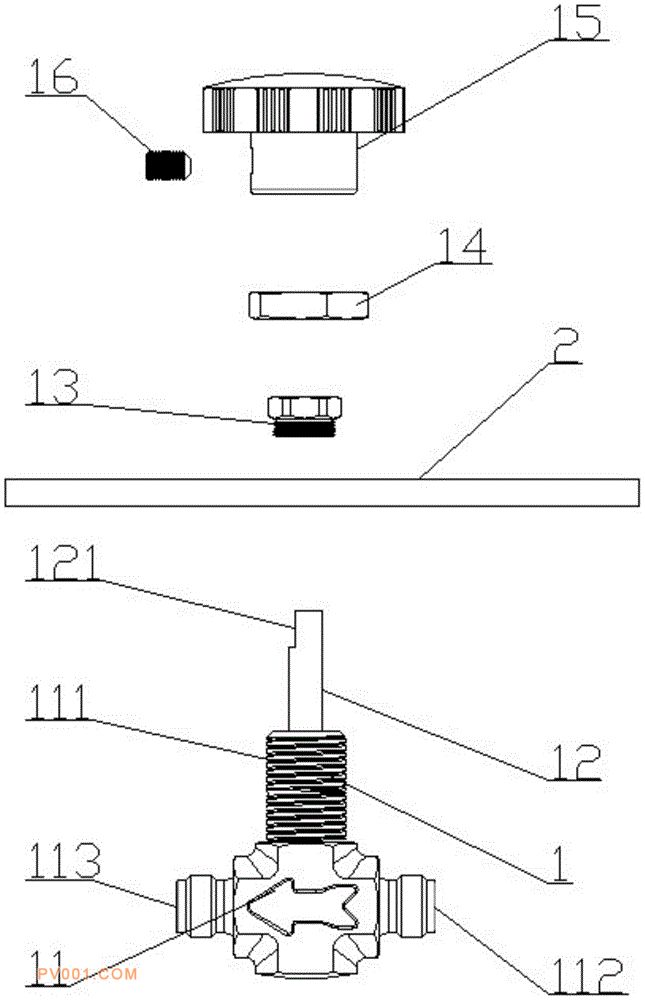

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及了一种高压针阀快速安装结构，包括高压针阀和使用面板。高压针阀包括阀体、阀杆、填料螺母以及锁紧螺母。阀体包括沿其顶壁向上延伸而形成的阀杆安装凸起部。在阀杆安装凸起部的外侧壁上开设有与锁紧螺母相适配的外螺纹。在阀杆安装凸起部的内部开设有阀杆孔。在使用面板上开设有针阀安装孔，以供阀杆安装凸起部穿设、固定。填料螺母由施力部和旋合外螺纹部构成，相应地，在阀杆安装凸起部的内侧壁上开设有与旋合外螺纹部相适配的内螺纹。填料螺母的外径小于锁紧螺母的内径。这样一来，锁紧螺母可以越过填料螺母直接对使用面板进行压紧，无需对填料螺母进行拆除，从而简化了高压针阀的装配流程，且避免对填料螺母的反复拆、装。
