【专利】一种楔式闸阀(专利号:201920625056.4)

专利号：201920625056.4
专利状态：有权
专利类型：[实用新型]
专利申请人：唐工阀门集团有限公司
专利分类号：F16K3/12(20060101)

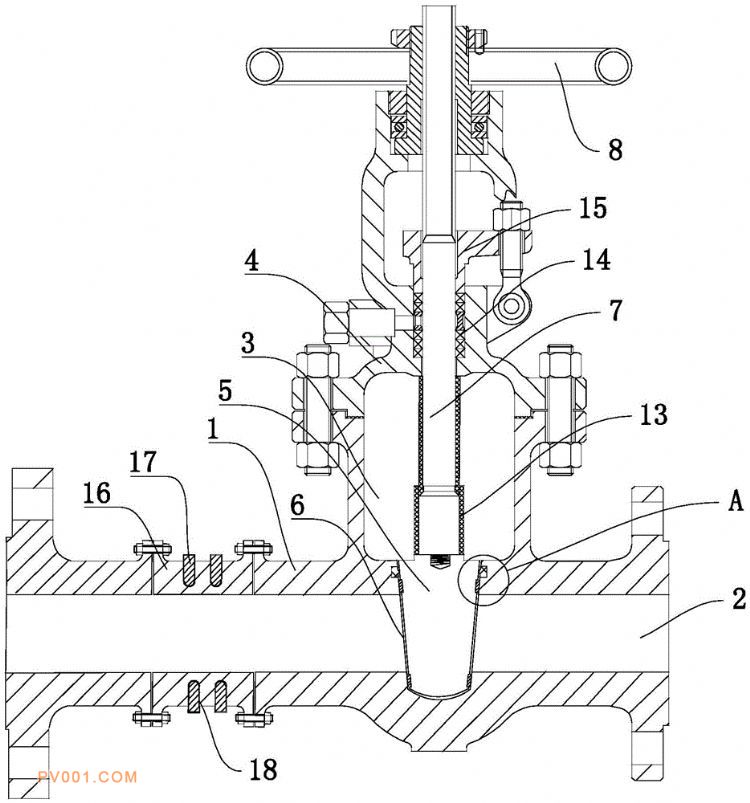

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种楔式闸阀，包括阀体，阀体中设有供介质流通的流道，阀体中沿流道垂直方向设有阀腔，阀腔上设有与阀体密封配合的阀盖，阀腔内设有沿流道垂直方向进行上下移动的楔式闸板，阀体朝向楔式闸板的两个端面上设有与闸板密封配合的密封斜面，所述闸板朝向所述密封斜面的端面上设有第一凹槽，所述第一凹槽中设有第一密封圈，所述第一密封圈凸出于所述第一凹槽并与所述密封斜面相抵。本实用新型的有益效果是闸板受到磨损后，只需将第一密封圈从第一凹槽中取出，更换新的第一密封圈，就能使闸板和密封斜面之间又具有较好的密封性，从而延长了闸阀的使用寿命。
