【专利】一种高效混流二阀组(专利号:201920806344.X)

专利号：201920806344.X
专利状态：有权
专利类型：[实用新型]
专利申请人：唐工阀门集团有限公司
专利分类号：F16K1/32(20060101)

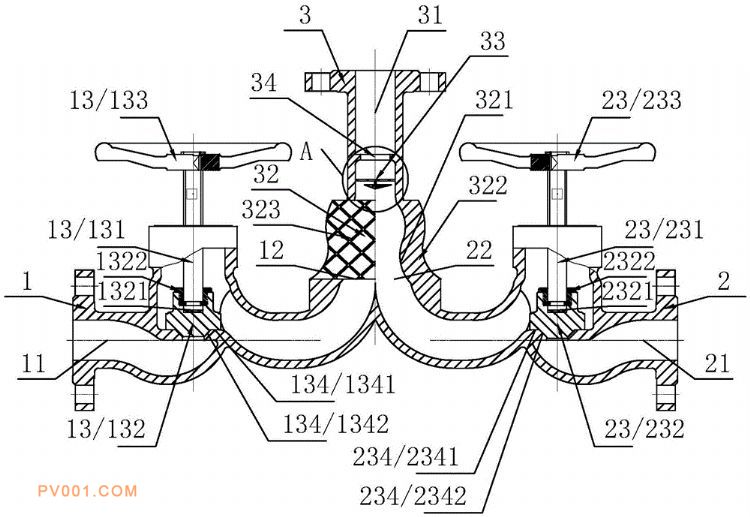

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及一种高效混流二阀组，包括第一阀体、第二阀体及连接件，第一阀体内设置有第一进流道，第二阀体内设置有第二进流道，连接件内设置有出流道，第一进流道与出流道交汇处设置有第一进口平面，第二进流道与出流道交汇处设置有第二进口平面，第一进口平面与第二进口平面垂线相互平行，出流道设置有第一混流部、第二混流部及第三混流部，第一混流部设置有波浪混流面，第二混流部包括安装杆、混流扇叶及转动轴承，安装杆固定于出流道，且设置有安装端，转动轴承安装于混流扇叶与安装端之间，第三混流部设置有导流混合面。采用上述方案，提供一种在双进流道情况下，防止低压侧进流道回流，且混流效果优秀的一种高效混流二阀组。
