【专利】一种带过力矩保护装置的燃气蝶阀(专利号:201920842982.7)

专利号：201920842982.7
专利状态：有权
专利类型：[实用新型]
专利申请人：上海飞奥燃气设备有限公司
专利分类号：F16K35/00(20060101)

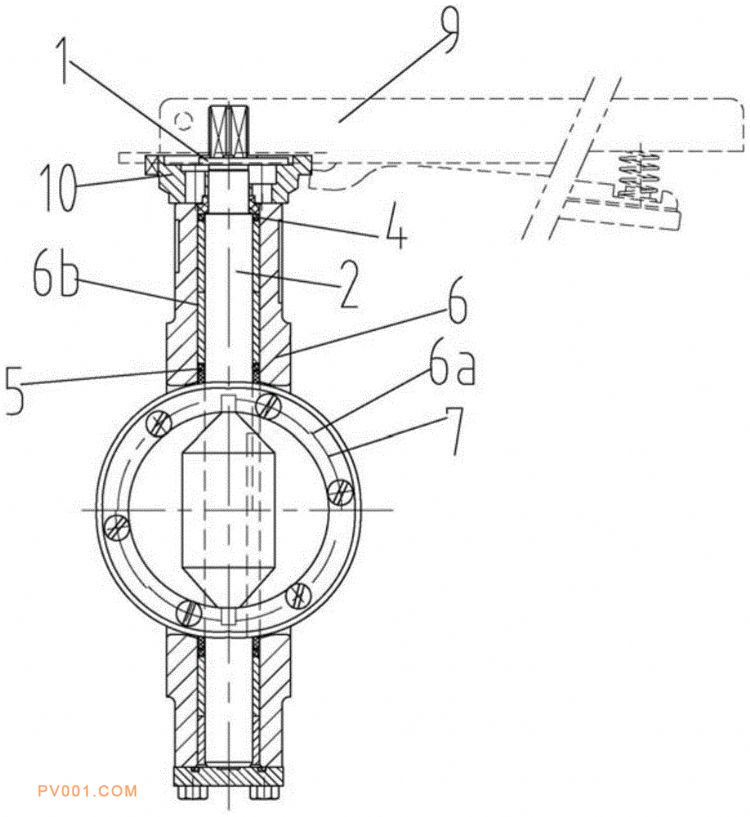

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及阀门技术领域的一种带过力矩保护装置的燃气蝶阀，包括阀杆、蝶板、手柄、阀盖以及阀体；阀杆头部固定套装有止挡垫片，止挡垫片的板面垂直于阀杆的轴线；止挡垫片的边缘形成一个缺口，缺口具有两个挡边，阀盖上螺纹连接有始终处于缺口之内的止挡螺丝；在阀杆转动到开启、关闭位置时止挡螺丝分别抵触止挡垫片的两个挡边。主要通过设置止挡垫片来精确限定阀杆旋转的角度范围，以防止人为野蛮操作或误过力矩操作导致的阀杆断裂、蝶板密封件损坏失效、蝶板损坏的情形。
