【专利】一种球面软密封高压止回阀(专利号:201920970734.0)

专利号：201920970734.0
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽省屯溪高压阀门有限公司
专利分类号：F16K27/02(20060101)

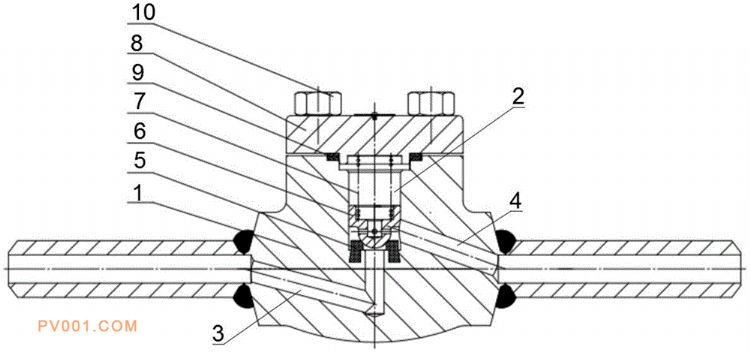

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种球面软密封高压止回阀，涉及阀门设备技术领域，包括阀体，所述阀体内开设有上粗下细的阀腔，所述阀体的一侧开设输入端，另一侧开设输出端，所述阀腔上部较粗处开设有环形嵌置槽，所述环形嵌置槽两个竖直方向的侧壁中处于内侧的侧壁为竖直壁，处于外侧的侧壁为背离其轴线的倾斜壁，倾斜壁顶端边缘对应的内径小于其底端边缘对应的内径，所述阀腔内设置有环形阀座，且所述环形阀座的底端嵌制在环形嵌置槽内，所述环形阀座上方设置有底部安装有半球体的阀瓣，且半球体的直径大于环形阀座的内径，所述阀瓣的顶端设置有弹簧，所述弹簧的顶端设置有封闭阀腔的阀盖；本实用新型可有效避免阀座被冲出的弊端，提高了设备的适用性。
