【专利】一种液体输送无残留分配阀单元及系统(专利号:201921187837.6)

专利号：201921187837.6
专利状态：有权
专利类型：[实用新型]
专利申请人：常州弘仁智能科技有限公司
专利分类号：F16K11/07(20060101)

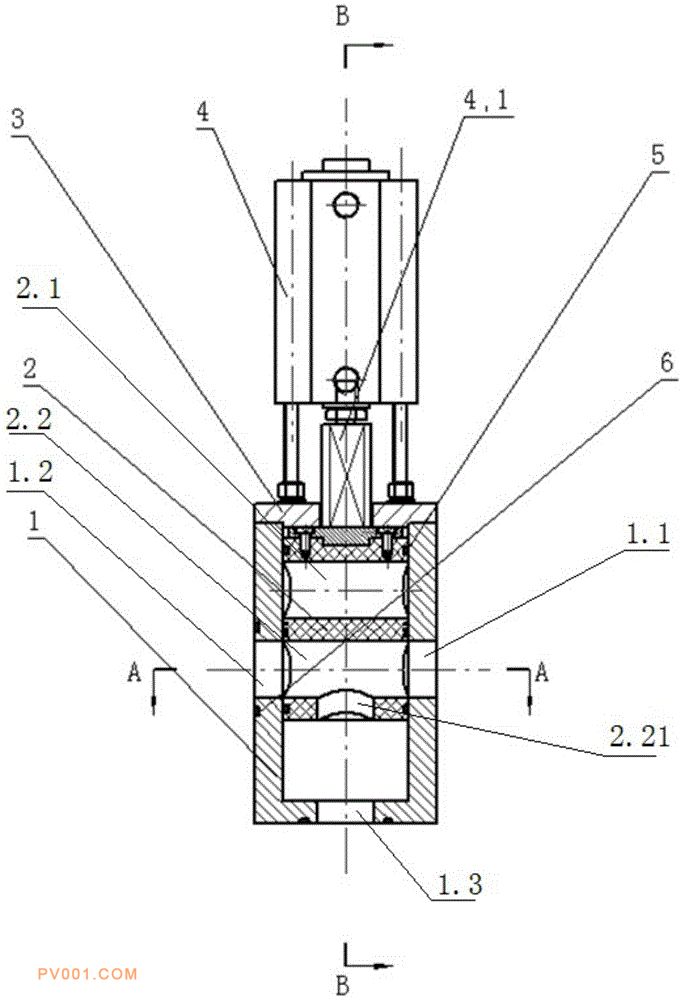

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种液体输送无残留分配阀单元及系统。该分配阀单元，包括阀体和阀芯，所述阀芯中设有水平延伸且相互平行的第一管道和第二管道，所述阀体沿水平方向相对的侧壁上设有第一通孔和第二通孔，所述阀体的底部设有第三通孔，所述第二管道的下部设有第四通孔，所述第四通孔与第三通孔相连通，所述阀体的外部设有驱动件，所述阀芯与所述驱动件相连，阀芯可在驱动件的驱动下在阀体内上下运动。本实用新型通过模块化设计，使阀体与阀芯配合无死区，阀体间可联接，无需过渡联接件。
