【专利】一种水泵盖镗中心孔夹具(专利号:201921069608.4)

专利号：201921069608.4
专利状态：有权
专利类型：[实用新型]
专利申请人：山东成亮水泵制造有限公司
专利分类号：B23Q3/08(20060101)

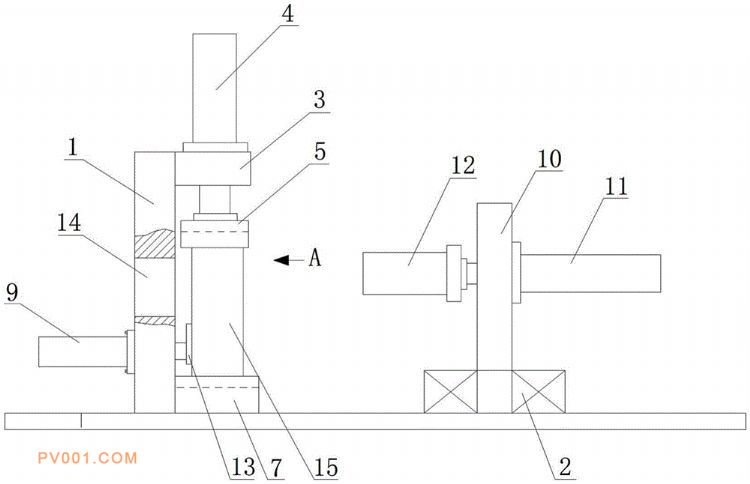

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种水泵盖镗中心孔夹具，它包括立板(1)和位于立板(1)右侧的轴承座(2)，立板(1)的上端部设置有横梁(3)，横梁(3)上固定安装有垂向油缸(4)，垂向油缸(4)的活塞杆上固设有压块(5)，压块(5)的底部设置有上弧形槽(6)，立板(1)的下端部设置有支撑块(7)，支撑块(7)的顶部设置有下弧形槽(8)，立板(1)的端面上固定安装有位于压块(5)和支撑块(7)之间的水平油缸A(9)；水平油缸B(11)的活塞杆贯穿转轴(10)设置且其上连接有阶梯轴(12)。本实用新型的有益效果是：结构紧凑、通过一次工装实现镗孔和平磨加工、减轻工人劳动强度、提高水泵盖生产效率、操作简单。
