【专利】一种旋启式止回阀(专利号:201921225535.3)

专利号：201921225535.3
专利状态：有权
专利类型：[实用新型]
专利申请人：远大阀门集团有限公司
专利分类号：F16K15/03(20060101)

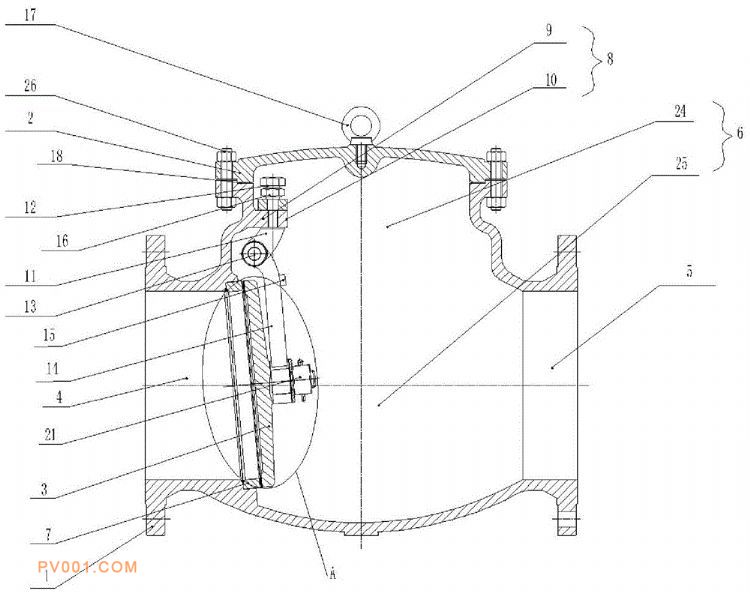

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种旋启式止回阀，包括阀体、阀盖和阀瓣，所述阀体上设置有左侧的介质入口、右侧的介质出口，以及中间的阀腔；所述阀腔内在所述介质入口和所述阀腔的交界处设置有阀座，所述阀体上部的左侧壁上设置有内凸起，所述内凸起包括一体成型的安装座和阀体限位挡块，所述安装座上设置有倒U型支架，所述安装座插设于所述倒U型支架的两个竖部之间，并与所述倒U型支架固定连接，所述倒U型支架的底端设置有圆柱销，所述圆柱销上套设有摇杆，所述摇杆的顶端与所述圆柱销转动连接，所述摇杆的底端与所述阀瓣固定连接，所述摇杆右侧壁的上部设置有摇杆限位凸起。本实用新型介质的整个流通通道没有任何阻挡，流通面积大；且阀体不易渗漏。
