【专利】一种高速高压液压泵的机械密封装置(专利号:201921147250.2)

专利号：201921147250.2
专利状态：有权
专利类型：[实用新型]
专利申请人：新乡市华航航空液压设备有限公司
专利分类号：F16J15/16(20060101)

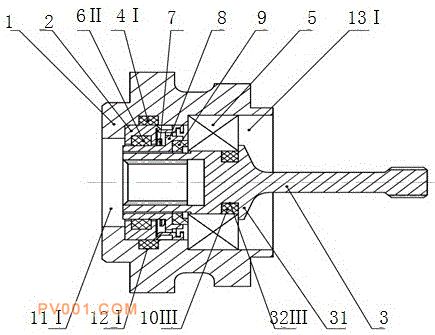

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种高速高压液压泵的机械密封装置，包括壳体、后盖、传动轴，壳体内侧设有环槽Ⅰ，橡胶密封圈Ⅰ置于环槽Ⅰ中，壳体后端设有沉孔Ⅰ，轴承外圈与沉孔Ⅰ过盈配合安装，轴承内圈与传动轴过盈配合安装；后盖前端设有通孔Ⅱ，通孔Ⅱ内侧设有环槽Ⅱ，橡胶密封圈Ⅱ置于环槽Ⅱ中，后盖的后端设有沉孔Ⅱ，弹性元件安装在沉孔Ⅱ中；支撑架的后端设有凸缘，凸缘的前端面与弹性元件紧密贴合；密封环与支撑架活动连接，密封环的前端面与凸缘的后端面紧密贴合，密封环的后端面与轴承内圈的前端面紧密贴合。弹性元件提供补偿弹力，保证支撑架、密封环、轴承三者紧密贴合，具有结构简单、密封性好、耐高转速、耐振动冲击、可靠性高、寿命长等特点。
