【专利】一种新型气控液压阀(专利号:201921195892.X)

专利号：201921195892.X
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江中伟液压科技有限公司
专利分类号：F15B13/02(20060101)

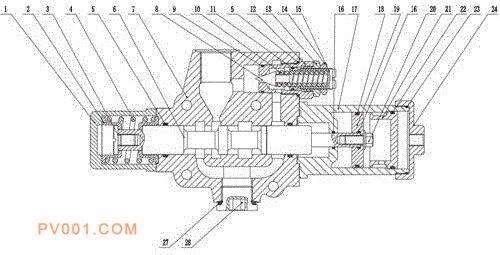

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种新型气控液压阀，包括阀体，所述阀体的内部设置有阀芯，所述阀体的左侧设置有第一后盖，所述第一后盖的内部设置有回位弹簧，所述回位弹簧的内部设置有弹簧座，所述弹簧座通过螺钉与阀芯相连接，所述阀体的下侧端口内设置有堵头螺塞，所述阀体的上部右侧端口内设置有溢流阀座，所述溢流阀座的右端端口处设置有固定螺母，所述固定螺母的右侧设置有锁紧螺母，所述锁紧螺母的内部设置有调节螺母，所述调节螺母的内部设置有溢流阀弹簧，所述溢流阀弹簧的左端设置有针阀，所述阀体的右侧设置有气缸壳体，所述气缸壳体的内部设置有限位活塞。本实用新型结构紧凑，体积小，重量轻，工作可靠。
