【专利】一种带溢流孔的气动阀(专利号:201921456209.3)

专利号：201921456209.3
专利状态：有权
专利类型：[实用新型]
专利申请人：依格流体技术(嘉兴)有限公司
专利分类号：F16K1/00(20060101)

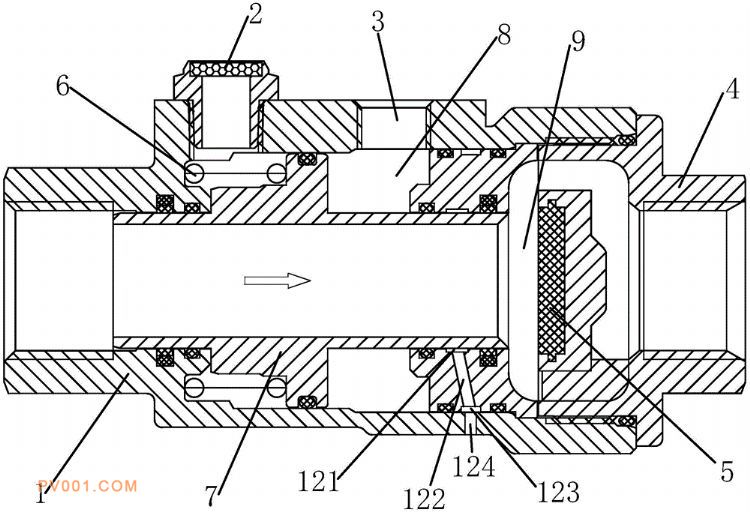

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供了带溢流孔的气动阀，包括具有进口和出口的阀体，出口处固设密封座，阀体内穿设阀芯，阀芯外壁与阀体内壁形成密封滑动连接，阀芯的中空通道首端连通阀体进口，中空通道尾端为开闭口，在阀芯带动下开闭口与密封座形成开闭配合，阀芯与阀体之间的空隙分隔成弹簧腔、压缩空气腔和高压腔，弹簧腔内放置压缩弹簧，弹簧腔上连接消音器，压缩空气腔开通气源接口，高压腔连通阀体出口，阀体进口与弹簧腔之间设置密封圈，弹簧腔与压缩空气腔之间设置密封圈，压缩空气腔与高压腔之间顺次设置低压密封圈、高压密封圈，低压密封圈和高压密封圈均密贴在阀芯外壁上，低压密封圈与高压密封圈之间开设溢流孔，溢流孔贯穿阀体壁与外界连通。
