【专利】一种可通过弹簧调节限位的动态压差平衡阀(专利号:201920320735.0)

专利号：201920320735.0
专利状态：有权
专利类型：[实用新型]
专利申请人：晟福(天津)流体自动控制设备有限公司
专利分类号：F16K17/30(20060101)

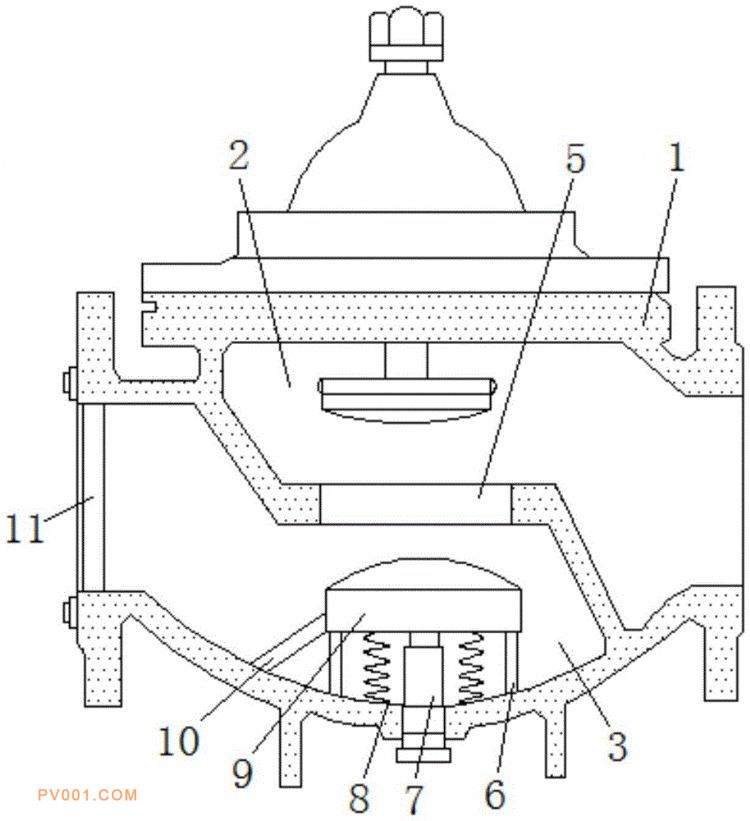

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种可通过弹簧调节限位的动态压差平衡阀，包括阀体，所述阀体内设置有隔板，所述隔板的数量为两个，且两个隔板分别设置在阀体内的左右两侧，且阀体内设置有腔室a和腔室b，所述腔室a位于腔室b的左侧；通过设置固定板和硅胶垫，且硅胶垫的中心部位为凸起状，固定板带动硅胶垫向上移动时，可以一定程度的缩小连通口与水流的接触面积，降低通过连通口进入腔室a内的流量，通过设置连接板和通孔，当腔室b内进入大量水流时，水流可以通过硅胶垫的上方并移动至固定板的右侧，再从通孔处进入连接板内，水流会顶动固定板并带动固定板向上移动控制水流量，使得过量的水流不会对阀体的使用造成影响。
