【专利】卧式筒袋泵抽芯工具(专利号:201921253177.7)

专利号：201921253177.7
专利状态：有权
专利类型：[实用新型]
专利申请人：大连罗斯泵业有限公司
专利分类号：B25B27/00(20060101)

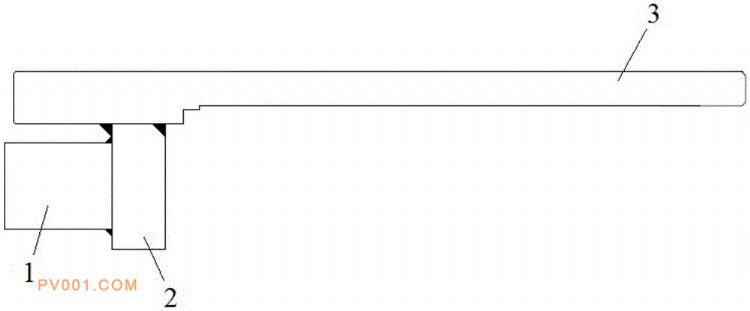

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及筒袋泵技术领域，具体公开了一种卧式筒袋泵抽芯工具，包括套筒、支撑板和导轨，支撑板设有两个与卧式筒袋泵筒体的压盖螺纹孔对应的通孔，套筒为两个且分别设在支撑板的两个通孔处，导轨设在支撑板的上端且垂直于支撑板，导轨上部的外形与卧式筒袋泵压盖下部卡槽的外形相吻合。本实用新型应用于卧式筒袋泵转子系统拆装过程，能够与卧式筒袋泵的进口压盖、出口压盖下部卡槽接触，形成横向导轨，通过导轨使卧式筒袋泵转子系统能够快速拆卸，在不拆除筒体和管路的情况下能够快速的将卧式筒袋泵的整个转子系统抽出，操作简单、方便、快捷，无需其他辅助设备，有效的提高了现场维修的效率。
