【专利】一种隧道衬砌泵送混凝土入模装置(专利号:201921195320.1)

专利号：201921195320.1
专利状态：有权
专利类型：[实用新型]
专利申请人：中铁十二局集团第二工程有限公司
专利分类号：中铁十二局集团有限公司

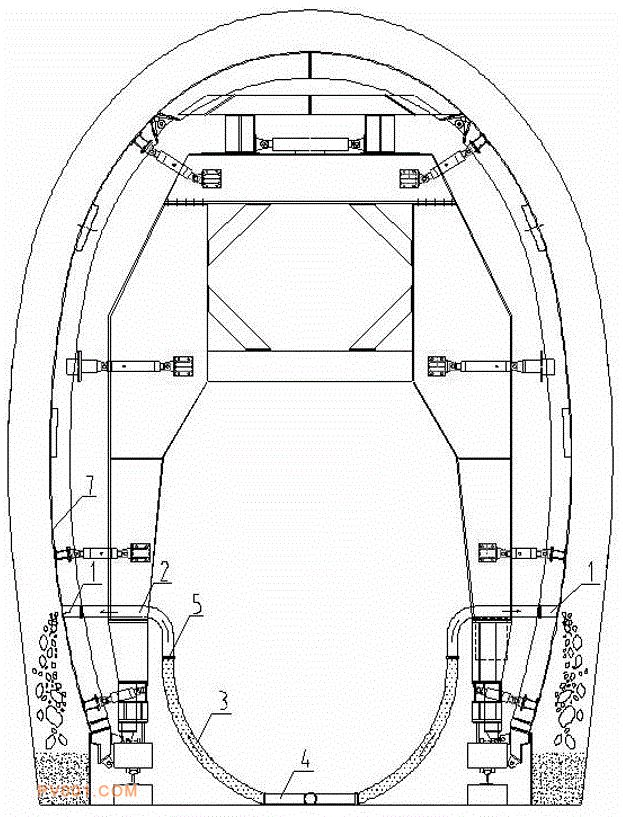

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于隧道施工技术领域，具体涉及一种隧道衬砌泵送混凝土入模装置，解决了小断面隧道衬砌台车因空间小无法正常布置溜槽时衬砌边墙采用泵送混凝土直接入模容易引起工人劳动强度增加、施工成本增高、衬砌浇筑质量无法保证的问题，包括三通管，三通管的中间主通道连接有混凝土泵送主管道，三通管的两个分管道分别连接有泵送软管，泵送软管连接有泵送弯管，泵送弯管的端部连接有水平设置的入模管道。本实用新型将隧道衬砌的下部利用本实用新型结构加以实现，通过拆除设置在泵送弯管和泵送软管间的连接扣件可实现混凝土浇筑过程中的快速倒管，有效降低了隧道衬砌过程中的倒管难度及工人的作业强度，变相降低了成本，提高了混凝土施工质量。
