【专利】一种具有阀杆防护装置的涡轮增压器(专利号:201920174505.8)

专利号：201920174505.8
专利状态：有权
专利类型：[实用新型]
专利申请人：北京海力奇增压器制造有限公司
专利分类号：F02B37/00(20060101)

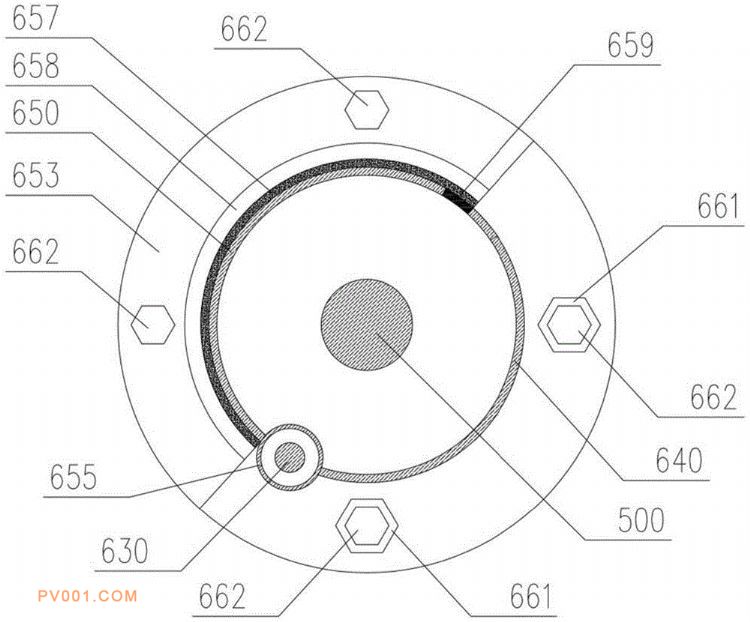

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种具有阀杆防护装置的涡轮增压器，包括涡轮增压器，涡轮增压器通过连接轴连接废气涡轮器，涡轮增压器包括第一固定盘，第一固定盘上端设置气动执行机构，废气涡轮器包括第二固定盘、泄压阀；气动执行机构下部设置阀杆，阀杆依次贯穿第一固定盘、第二固定盘并连接泄压阀，第一固定盘与第二固定盘之间的阀杆环绕设置阀杆防护装置，阀杆防护装置包括固定套、翻转套，固定套的半径与翻转套的半径相同，固定套与翻转套通过旋转轴连接成圆形套筒。本实用新型通过阀杆防护装置环绕保护气动执行器的阀杆，避免人为或外力因素对阀杆造成破坏，进而保证增压器的正常工作。
