【专利】一种低操作力矩中线蝶阀(专利号:201920043181.4)

专利号：201920043181.4
专利状态：有权
专利类型：[实用新型]
专利申请人：鞍山瑞科阀门制造有限公司
专利分类号：F16K1/226(20060101)

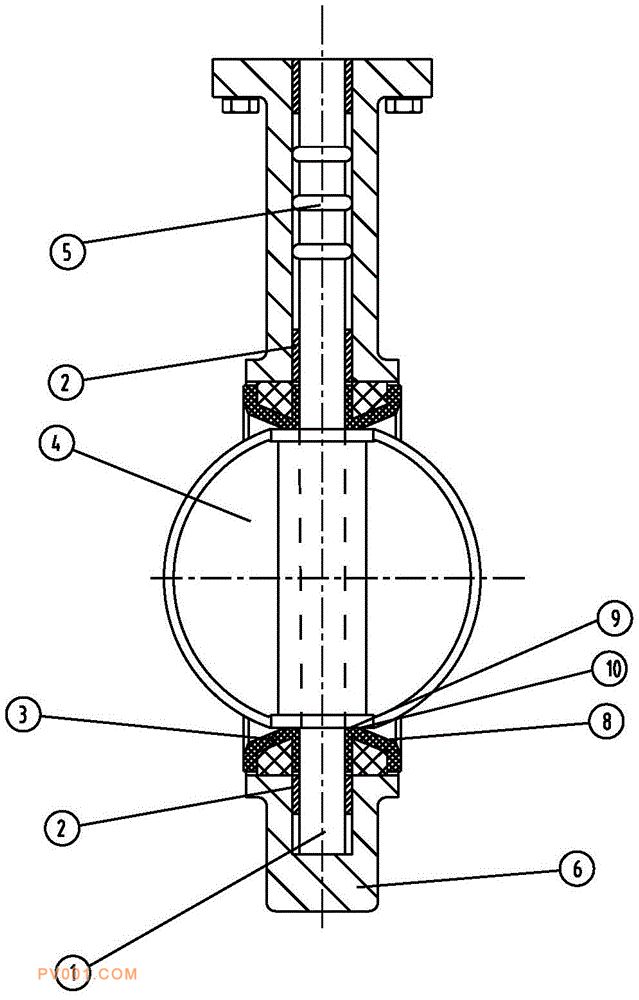

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型涉及蝶阀，尤其涉及一种低操作力矩中线蝶阀。包括转轴、轴套、阀座、阀板、O型密封圈与阀体；所述阀板外径为半球面，半球面加工精度为IT16—IT8，表面粗糙度为0.63～5μm；阀板安装在转轴上，转轴通过轴套安装在阀体内部，阀板中心线与转轴轴线以及阀座中心线重合，O型密封圈位于阀体与转轴之间；阀座安装在阀体内部，阀座设有弧面，阀座端面压在阀板的密封面上，阀座端面与阀板密封面之间为过盈连接。本实用新型可减小操作力矩，使90°回转启闭迅速；达到完全密封，气体试验泄漏为零。
