【专利】一种气动闸阀板防结皮结构(专利号:201920262067.0)

专利号：201920262067.0
专利状态：有权
专利类型：[实用新型]
专利申请人：赞皇金隅水泥有限公司
专利分类号：F16K3/02(20060101)

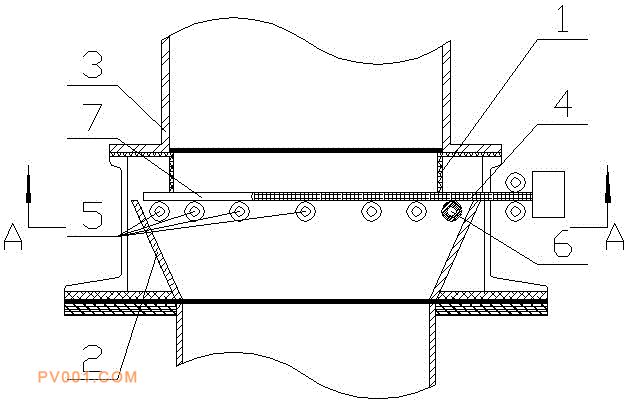

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种气动闸阀板防结皮结构，涉及水泥生产技术领域，包括与气缸连接的在气缸驱动下伸缩的闸板以及设置在闸板下方的与闸板之间留有间隙的多个辊轮，闸板上方设置有固定连接在进料管末端出口处的带有圆柱形侧壁的第一变径，闸板下方设置有带有圆锥形侧壁的第二变径，辊轮布置在第一变径下端开口对应的投影区域以外，闸板根部的下方铰接有贯穿闸板最大宽度的去料轮，第一变径的下部边长小于进料管直径和闸板的最大宽度，第二变径下部边长小于其上部直径、进料管直径和闸板的最大宽度。本实用新型有效避免了气动闸板阀内部形成结皮，避免气动闸板阀无法紧密闭合的问题，整体结构简单，容易制造，成本较低。
