【专利】一种带阀片的制动管总成(专利号:201920378145.3)

专利号：201920378145.3
专利状态：有权
专利类型：[实用新型]
专利申请人：青岛卡福莱汽车配件有限公司
专利分类号：B60T17/04(20060101)

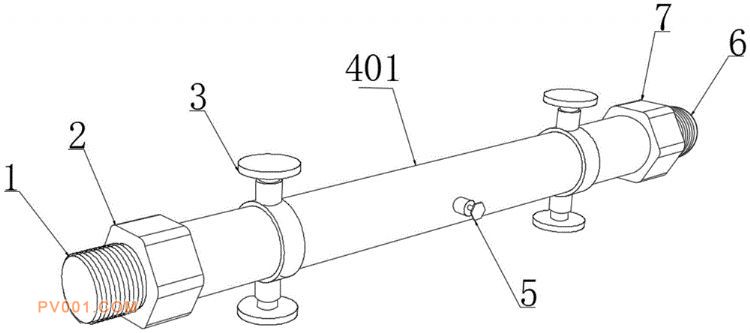

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种带阀片的制动管总成，涉及制动管设备技术领域，包括制动管，所述制动管的外侧固定设置有减震构件，所述减震构件包括固定套环和固定设置在固定套环外侧表面的固定柱，所述固定柱的一端设置有活动柱，所述活动柱的一端固定设置有固定挡盘，所述固定套环固定设置在制动管的外侧表面，所述制动管的侧面开设有通孔，所述通孔的侧面贯穿有转动轴，本实用新型设置了减震构件、固定套环、固定柱、活动柱、固定挡盘、活动腔、缓冲层和弹簧，当制动管受到外力挤压碰撞时，能够起到良好的缓冲减震作用，防止制动管受到外力挤压碰撞容易发生变形或损伤，能够对制动管进行更好地防护，延长了制动管的使用寿命。
