上接：电站调节阀的技术、检验与试验的要求详解（一）

6 技术要求

6.1 调节阀的技术要求应符合JB/T 3595的有关规定。

6.2 调节阀的公称压力应符合GB/T 1048的规定。

6.3 调节阀的公称尺寸应符合GB/T 1047的规定。

6.4 调节阀的固有流量特性推荐直线、等百分比、快开和抛物线特性。其他特殊流量特性应由制造厂和买方协商确定，但制造厂应给买方提供流量特性曲线。

6.5 制造厂应提供调节阀的额定流量系数(Kv)

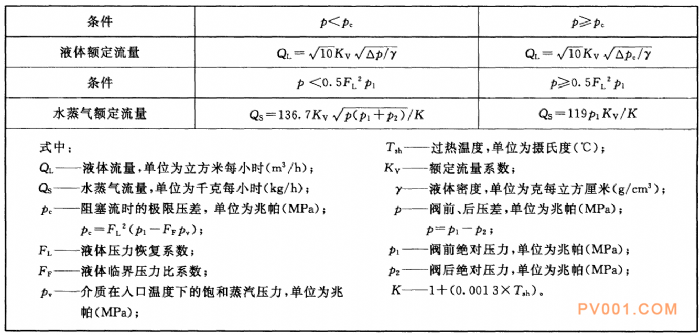

6.6 调节阀的额定流量按表3中公式计算，计算燃油的额定流量时应在液体额定流量公式中增加勃度修正系数。

表3 流体额定流童公式

6.7 调节阀推荐配用电动和气动执行机构。执行机构的输出力应分别满足阀门开启、关闭以及调节所需的力，并符合GB/T 4213,JB/T 5223和JB/T 8219的规定。其他执行机构由制造厂与买方协商，其防护等级、控制信号等由双方商定。

6.8 除买方特殊要求外，调节阀结构长度应符合GB/T 12221中截止阀的有关规定。

7 检验与试验

7.1 调节阀的出厂检验和型式试验应遵照附录A的规定进行。

7.2 调节阀外观质量检验、材料检验及无损检测应符合JB/T 3595的规定。

7.3 调节阀装配好后，应逐台进行壳体强度试验，试验压力、持续时间及合格要求应符合JB/T 3595的规定。

7.4 调节阀填料函和其他连接处应保证在1.1倍公称压力下无泄漏现象;如按工作压力考虑，则应保证在1.25倍的工作压力下无泄漏现象。

7.5 气动执行机构气室的密封性试验应符合GB/T 4213的有关要求。

7.6 泄漏等级为Ⅱ级~V级的调节阀应进行泄漏试验，各泄漏等级阀门所允许的泄漏量应符合表2的规定。泄漏量试验方法应参见附录C的规定进行。

7.7 调节阀额定流量系数的测量应参见附录D的规定进行。

7.8 调节阀的基本误差、回差、死区和额定行程偏差试验应参见附录E的规定进行。
