水环泵设计计算要点
(1)水环泵的理论流量
对于单吸叶轮的理论流量可用下式汁算,叶轮的主要几何尺寸见图12-18所示。
式中F一工作腔的最大面积、m2
δ一叶轮叶片厚度,m;
n—叶轮的旋转频率s﹣1
b一一叶轮的宽度,rn;
z一叶片数。

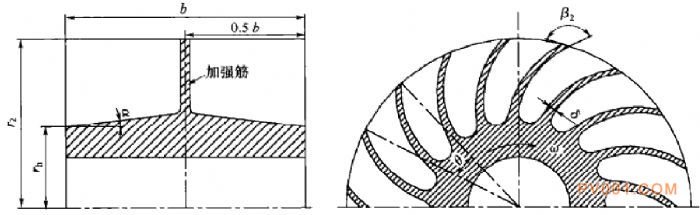

图12-18 叶轮的主要几何尺寸
双吸叶轮的理论流量为
水环泵的实际流量为
式中λ抽气系数(和叶片旋转速度、气体温度、间隙泄漏等有关),λ=0.4~0. 8在不同旋转频率下λ和压缩比τ的关系如图12-19所示。
(2)水环泵的有效釉功率
P=P' /η P‘=PAQt Inτ
式中P‘-一气体等温压缩功率;
pA'—吸入压力;
Qτ,—理论流量;
τ一压缩比,
PV--一排出压力;
η—水环泵的等温效率。
一般水环泵的等温效率η=0. 3~0. 4 5,不同旋转频率下的等温效率和压缩比的关系见图12-20。
(3)结构参数的选择(图12一21,表12一3)

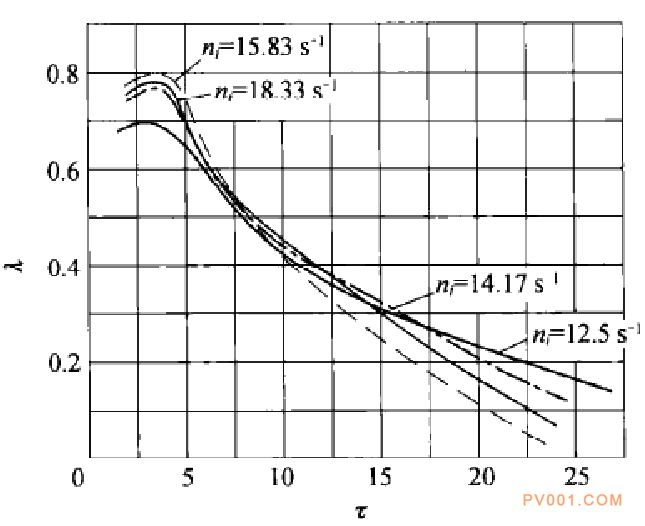

图12一19 不同旋转频率下λ和τ的关系
图12一20 不同旋转频率η和τ的关系

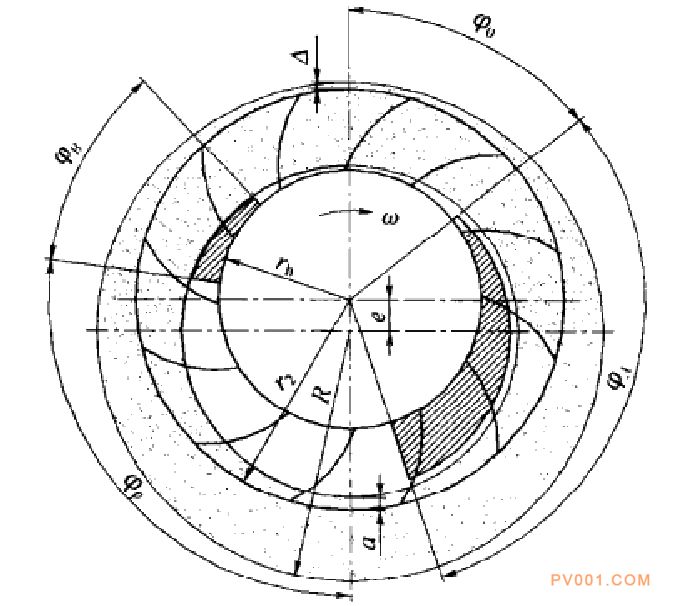

图12一21 水环泵主要尺寸示意图

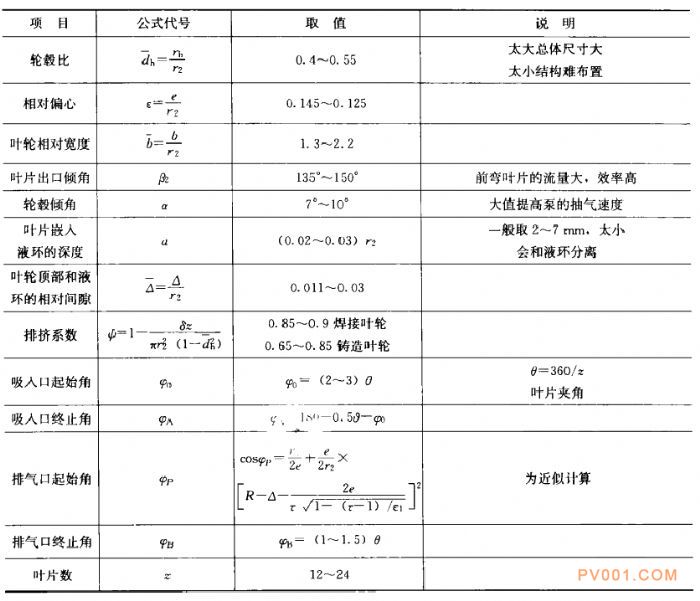

表12-3 结构参数取值汇总表
