1、水环泵的工作原理和特点

水环真空泵简称水环泵，可作为真空泵和压缩机使用。由于压缩气体的过程是等温的，故可抽送易燃易爆气体，另外还可抽送含尘、含水的气体，应用范围日益增多。水环泵虽然结构简单,维修方便.但体积较大，效率低。

(1)工作原理

图12——16表示带弯曲叶片的叶轮，向弯曲方向(前弯)旋转。叶轮置于偏心壳体中，壳体中装有适量液体，叶轮高速旋转将液体抛向外圈，在壳体外围形成等厚度的水环。水环仁部内表面与叶片根部(轮毅)相切于a点，水环下部内表面与叶轮外缘相切于b点(实际叶轮外缘一般插人液环一定深度)。液环与轮毅形成月牙形空间。此空间又被叶片分成若干小空腔，在月牙空间内开设

吸气口A和排气口B 当两叶片由a点旋转到A试域时，由于叶片之间的小空腔逐渐变大，使内部形成真空，即叮从吸气口吸人气体;当旋转到b点后，两叶片之问的空腔逐渐变小，处于压缩气体过程，到B区域后排出，压缩气体的过程一直持续到a点结束，这样重复循环，即完成抽送气体的功能。

图12-16水环泵工作原理图

   (2)水环泵的结构类型

   ①水环泵的结构

   一般水环泵主要由叶轮、泵体、端盖组成。上部的进气管和排气管将气体分配到端盖上的进气口和排气口。

   泵轴的中心和泵体的中心形成一定的偏心，叶轮外缘顶部和泵体顶部有一定的径向问隙。端盖和叶轮端部的轴向间隙.可通过调整垫片调整，此间隙直接影响水环泵的抽送性能，一般尽量保证在0. 1一0. 2 mm。

   端盖上开有补水口，泵在启动时会将腔内多余的水排出泵体，在正常运行排气的过程中也会夹带部分水分，这样从补水口进入的液体自动进人泵体，保证液环的厚度不变。端盖的排气孔后面设有橡胶球阀或聚四氟乙烯阀片，作用是防止压缩气体回流，提高泵的压缩能力。

   ②水环泵的类型

   水环泵一般分为单级单吸式、单级双吸式、两级单吸式。

   1）单级单吸水环泵:一个叶轮.进气口和排气口布置在叶轮的一端，叶轮旋转一周完成一次吸气和排气过程。

   2)单级双吸水环泵:一个叶轮，叶轮两侧分别布置进气口和排气口叶轮旋转一周，两侧的进气口和出气口同时完成一次吸气和排气过程，如图12-17所示。

   3)两级单吸式水环泵:山两个单级单吸式水环泵叶轮共用一根轴、首级排气口和次级进气口串联而成。

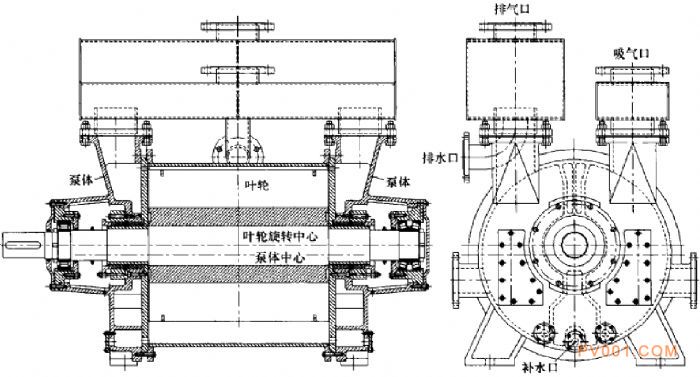

图12一17 单级双吸水环泵结构图
