引黄河水大型水泵

沿黄河流域，有很多提灌泵站。如陕西的东雷抽黄大型泵站，山西省尊村引黄泵站、夹马口泵站、大禹渡泵站、万家寨泵站、北赵泵站、宁夏的固海扬水工程、甘肃的景泰提灌工程等。

这些泵站除万家寨泵站是从水库提水外，其他泵站都是直接抽黄河水，黄河水含沙量较大，磨蚀一直是这些泵的关键问题。

例如，普通24sh双吸泵、在陕西提黄河水的寿命为1 800h,抽渭河水的时间为2 400 h，抽水库水为6000 h.,

东雷泵站黄河2号:流 量2. 2m³/s,扬程220 m，转速750r/min，平均含沙量33. 21kg/m_³，电机功率8 MW。原采用2级水平中开涡壳泵时运行周期为200 h，改为4级泵时运行周期提高到2 400 h,

抗磨损设计的要点:

1)尽量选较低的转速。局扬程时应采用多级泵，建议叶轮外径的圆周速度。u₂<40m/S

2)采用双吸或双进口(一端一个进口)，减小口环所在的直径，改善口环的磨损。

3)因黄河水含沙量大约为10~15 kg/m³.颗粒较小，可按一般清水泵计算叶轮过流部件的尺寸。

4）口环等间隙密封，尽童采用防护抗腐措施，长度适当增长。

5)轴承应能承受轴向力和径向力。

6)采用钢板焊接叶轮，成本低、抗磨损、汽蚀好，便于检修和更换。

（1）目前引黄用泵大致使用四种形式:

1)双吸泵，在扬程不高时，经耐磨设计，可较好的使用。

2) 立式涡壳式泵，用于大流量较高扬程，含沙量不能很高。

3)单吸涡壳式中开泵或多级泵，选抒适当的级数，可使泵的使用寿命提高。

4)两端进口中开涡壳式多级泵。

(2)引黄泵的结构

①一期万家寨引黄工程

工程安装15台水泵电机机组，由日本往原公司和哈尔滨电机有限公司联合制造。

泵和叶轮的主要技术参数见表11一4

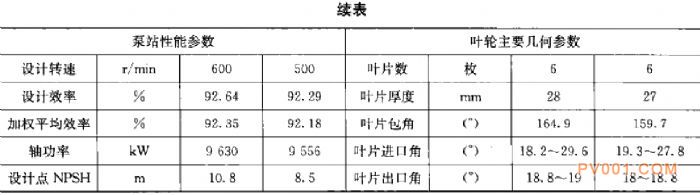

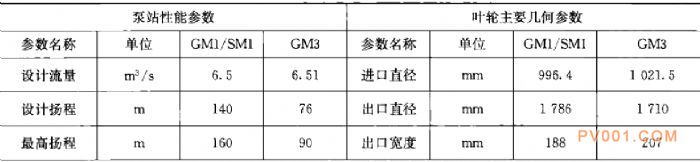

               表11-4万家寨一期引黄工程泵和叶轮的主要技术参数

   抗磨措施:

1）主要过流部件喷涂碳化钨加镍铬等材料;

2)泵壳等加涂抗磨、抗汽蚀涂层。

②万家寨泵结构

立式单级一单吸离心泵，有固定导叶，设中间轴。叶轮通过吊孔吊人吊出。壳体为焊接结构，顶盖、座环及底环也采用钢板焊接结构，底环上设有可更换的抗磨板。叶轮采用焊接结构，叶片采用钢板模压而成，前盖板为铸造件，后盖板分内外两件，内环为铸件，外环为钢板，叶片、前后盖板拼焊成一体进行加工泵轴和中间轴为锻件，轴承采用自润滑筒式轴承，轴承油箱内设有冷却器。轴封为白补偿端面密封，供给压力清水

冲洗。

③二期万家寨引黄工程

由日立泵制造(无锡)有限公司制造，参数见表11一5，结构如图11一7所示。

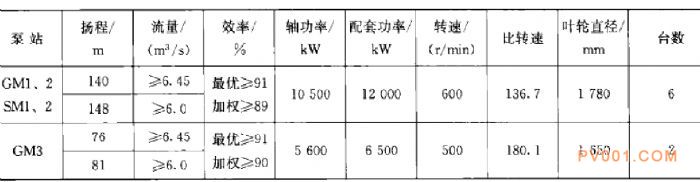

表11-5 二期万家寨引黄工程参数表

（3）东雷泵站

东雷泵站改造为两端进口的四级泵，大修时间从200 h提高到1 000 h，效果显著。随后尊村安装了两台两端单吸进口。中间级为双吸的水平中开多级泵已投人运行。

如图11-8所示，泵的流量为6480m³/h, H=186 m, n一1450 r/min，单级扬程93 m。泵从两端进口,经单吸叶轮、压水室、过渡流道进人双吸叶轮的进入，再从双吸叶轮压水室排出。

从两端进口叮减小叶轮口环所在的直径，减轻叶轮口环的磨损。各级压水室均为双涡壳，可平衡非设计工况的径向力，扩大泵的高效范围，提高泵运转的可靠性。泵体为水平中开结构，进出日水管位于下泵体，拆开泵盖可以方便地进行检修。叶轮对称布置，理论上自动平衡轴向力，由于间隙磨损不同等产生的轴向力可由辅助滚动轴承承受。

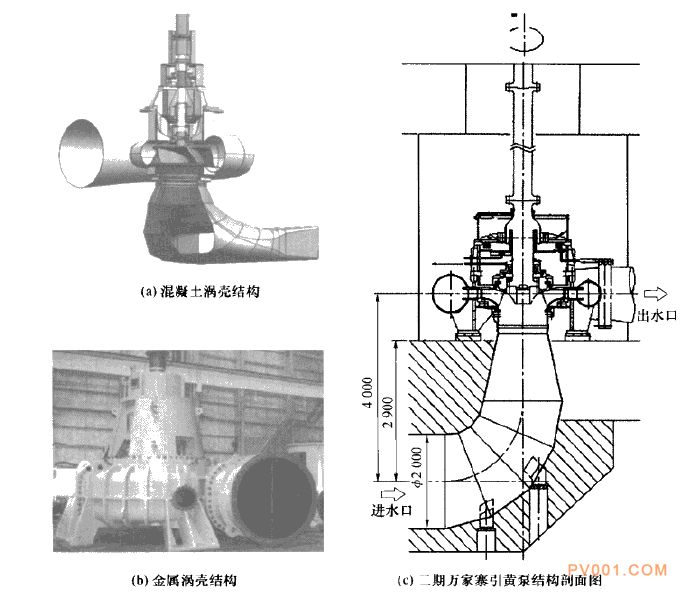

图11一7 二期万家寨引黄工程泵图

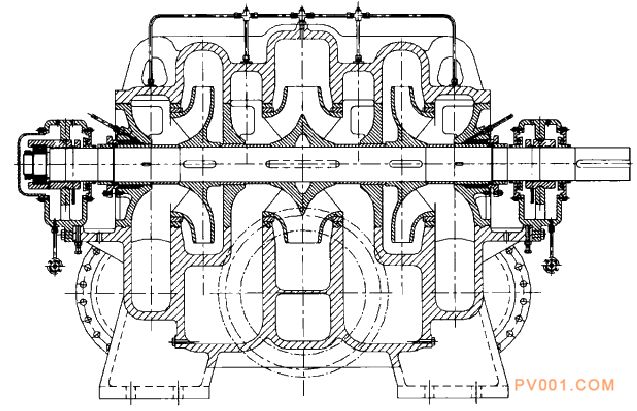

图11-8 两端进口水平中开多级双吸泵
