叶轮几何参数对泵特性的影响

2017-4-13 13:53 中国泵阀制造网作者：中国泵阀第一网信息部点击：460

手机找泵阀上淘泵阀

【中国泵阀制造网基础知识】用几何参数表示输人水力功率(轴功率减去机械损失功率)，输人水力功率用来对通过叶轮的液体作功，可以写为:由式(9-5)，式((9-6)可以求得叶轮几何参数对泵扬程一流量曲线和功率一流量曲线的影响。为研究Ht一Qt曲线的陡降程度，设扬程一流量曲线的倾斜角为φ由式(9-7)可看出b2(β2)对扬程一流量曲线斜度的影响，如图9-74(a)所示，b2(β2)越大，曲线越平.

叶轮几何参数对泵特性的影响

设u_x1=0，用几何参数表示叶轮的理论扬程

叶轮参数对泵特性的影响-中国泵阀第一网

式中∂---Stodola滑移系数叶轮参数对泵特性的影响-中国泵阀第一网

用几何参数表示输人水力功率(轴功率减去机械损失功率)，输人水力功率用来对通过叶轮的液体作功，可以写为:

叶轮参数对泵特性的影响-中国泵阀第一网

式中p, pm——泵轴功率和机械损失功率。

叶轮参数对泵特性的影响-中国泵阀第一网

由式(9-5)，式((9-6)可以求得叶轮几何参数对泵扬程一流量曲线和功率一流量曲线的影响。为研究Ht一Qt曲线的陡降程度，设扬程一流量曲线的倾斜角为φ

叶轮参数对泵特性的影响-中国泵阀第一网

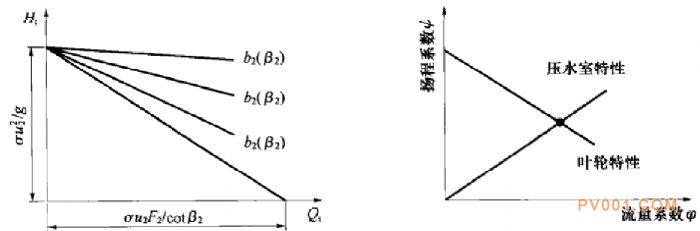

由式(9-7)可看出b₂(β₂)对扬程一流量曲线斜度的影响，如图9-74(a)所示，b₂(β₂)越大，曲线越平.

叶轮参数对泵特性的影响-中国泵阀第一网

图9-74 叶轮和压水室特性的匹配
