2) 确定工艺过程

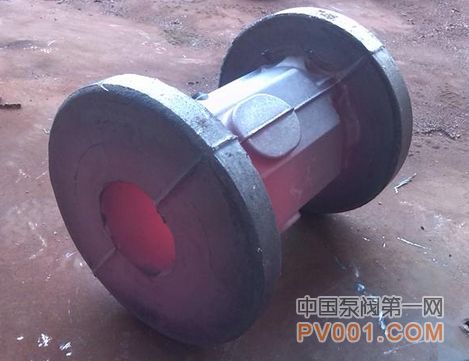

铸钢楔式闸阀阀体典型工艺过程
a)先加工二个端法兰再以端法兰定位加工中法兰,导向筋,密封面及螺栓孔。
工艺过程为:
序号 |
工序名称 |
工序内容 |
定位基准 |
夹紧方法 |
1 |
车 |
车一端法兰端面,外圆。 |
另一端法兰外圆毛坯定位 |
三爪夹盘找正夹紧 |
2 |
车 |
车另一端法兰端面,外圆 |
端法兰外圆端面定位 |
三爪夹盘找正夹紧 |
3 |
车 |
车中法兰端面,外圆,止口和背面。 |
两端法兰外圆及一端面定位 |
三爪夹盘找正夹紧 |
4 |
钳 |
划法兰中心线,导轨加工线
|
|
|
5 |
铇 |
插(铇)导轨 |
二端法兰定位 |
|
6 |
车 |
车二密封面,对于堆焊的密封面要经过粗车,堆焊,精车 |
分别以二端法兰定位 |
三爪夹盘找正夹紧 |
7 |
钻 |
钻中法兰螺栓孔,(攻丝)。 |
|
|
8 |
钻 |
钻二端法兰螺栓孔 |
|
|
这种加工方案具有工装简单的优点,但是由于二密封面需要二次安装,上定位基准不统一,有定位误差。
[pagebreb) 以阀体三个颈部锥面为粗基准先加工中法兰,再以中法兰定位加工二端法兰,导向筋和密封面。具体加工过程为:
序号 |
工序名称 |
工序内容 |
定位基准 |
夹紧方法 |
1 |
车 |
车中法兰端面,外圆和止口。 |
三颈部外圆表面毛坯 |
三爪夹盘找正夹紧 |
2 |
车 |
车二端法兰端面外圆 |
中法兰端面止口 |
三爪夹盘找正夹紧 |
3 |
插 |
插导轨。 |
二端法兰外圆 |
三爪夹盘找正夹紧 |
4 |
车 |
车二密封面 |
中法兰端面,止口 |
|
5 |
钻 |
钻中法兰螺栓孔 |
|
|
6 |
钻 |
钻二端法兰螺栓孔 |
|
|
这种加工方案在加工密封面时,由于采用基准统一原则,避免了定位误差,在回转夹具上利用一次安装加工保证了密封面的角度精度要求,其对称度,档宽由机床档铁配合使用半长卡板和专用量具控制。此外还具有工序集中减少装夹次数,减轻劳动强度的优点。缺点是夹具复杂,笨重,适用DN100以下的阀体。
1、截止阀阀体
该种阀体只有一个密封面,表面精度要求高,并应垂直于中法兰轴线,据此特点可采用二种方案加工:
a)先加工两端法兰为精基准分粗精二道工序加工中法兰及密封面部位,具体工艺过程如下:
(来源:中国泵阀第一网)
