2.3.2 固定球阀总转矩计算

在固定球阀中,球体受到的作用力完全传递到支撑轴承上,

对进口密封的固定球阀,其总转矩计算:

式中:MQZ:球体在阀座中的摩擦力矩

式中:MQZ1:由阀座对球体的予紧力产生的摩擦力矩

式中:qM:最小予紧比压(MPa)

取: 但不应小于2 MPa

其它符号的选取见前面规定

MQZ2:由介质工作压力产生的摩擦力矩

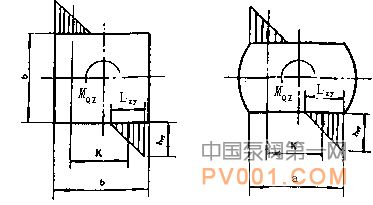

式中：a：见图示（mm）设计给定；

h：阀杆头部插入球体的深度，（mm），一般取h=（1.8～2.2）a，正方形时，a改为b。注意：h不要取的过大，否则球体活动性减小。

[σZY]：球体材料的许用挤压应力（MPa）

对奥氏体不锈钢：当σb＜600 MPa时，取[σZY]=122 MPa

或按下式计算：[σZY]=～（σb：材料的抗拉强度）

2、阀杆头部强度校核

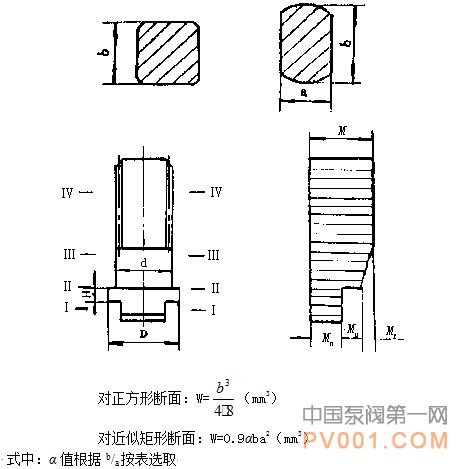

①Ⅰ-Ⅰ断面处的扭转应力：

式中：MQZ：球体与阀座密封面间的摩擦转矩（N·mm）见前面

W：Ⅰ-Ⅰ断面的抗扭转断面系数  见图示

 b/a与α的关系表
