大口径闸阀主密封的分析研究～3

您当前的位置：中国泵阀制造网 > 泵阀学院 > 行业论文 > 大口径闸阀主密封的分析研究～3

泵阀学院

大口径闸阀主密封的分析研究～3

2016-9-8 18:50 中国泵阀制造网作者：佚名点击：1464

手机找泵阀上淘泵阀

【中国泵阀制造网行业论文】针对某大口径闸阀密封面顶部在密封试验时发生的泄漏问题，阐明了密封接触问题的理论依据，介绍了密封机理，建立了阀体与闸板一体化的三维非线性有限元模型，对闸阀及其优化模型的密封面进行了有限元分析模型接触应力分布情况及密封面的比压分布规律进行了研究、结果表明:数值模拟结果与密封试验结果基木一致有限元分析的适用性;合理改善阀体与闸板加强筋的布置，阀门的密封性得到了有效改善，为闸阀加强筋的设计手供了一定的参考

4 积闸阀不同优化方案接触应力比较与分析

对以上6种优化方案密封面顶部的接触应力的有限元分析如图7所示。

由图7可得:方案1、方案2不能形成沿密封面连续分布的密封比压环带，可能发生泄漏;其余方案均能形成面有效密封比压环带。其中，方案5和方案6的密封比压环面带比方案3、方案4的宽，且最大接触应力值也较小，不面易磨损，考虑到加工的难易程度，方案6优化效果最佳。

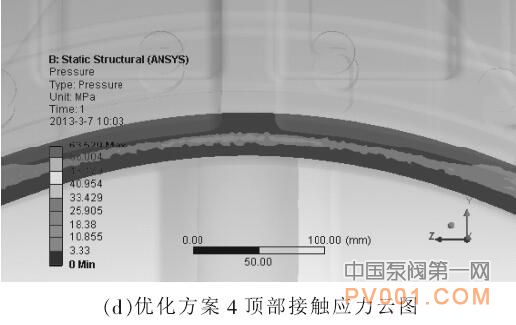

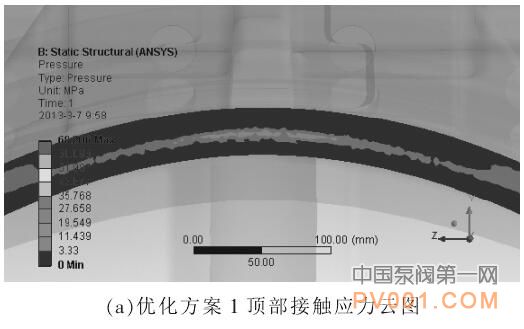

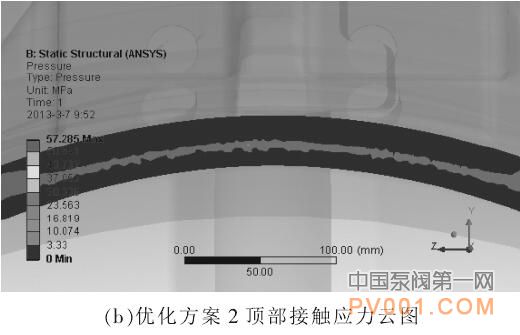

图7 不同优化方案顶部接触应力云图
