水环式真空泵(简称水环泵)是一种粗真空泵，在石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业等部门的许多工艺过程中。

水环式真空泵_水环式真空泵工作原理

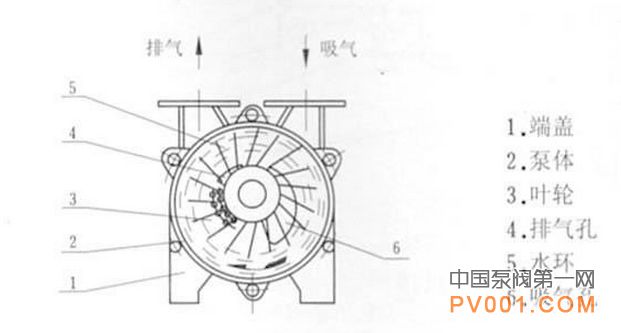

在泵体中装有适量的水作为工作液，当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时，小腔由大变小，使气体被压缩;当小腔与排气口相通时，气体便被排出泵外。综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

看懂了原理，你就不难看懂检修技巧了。

水环式真空泵_水环式真空泵检修技巧

一、局部性检修

一般安排在运行间隙或冬季检修期有计划地进行。局部检修的项目主要有：

1、全调节水泵调节器铜套与油套的检查处理。

2、真空泵导轴承的检查。对橡胶轴承的磨损情况、漏水量、轴颈磨损等要检查、记录、处理。油导轴承多数是巴氏合金钢轴承、质软易磨损，如密封效果不好，停机油盆进水，泥沙沉淀，运行时磨损轴承、轴颈。特别是对未喷镀或镶包不锈钢的碳钢轴颈，为了解其锈蚀、磨损情况，应定期检查处理。

3、温度计、仪表、继电保护装置等检查、检验。

4、上、下导轴承油槽位及透平油取样化验。

5、轴瓦间隙及瓦面检查。根据运行时温度计的温度，有目的检查轴瓦间隙和轴面情况。

6、制动部分检查处理。

7、机组各部分紧固件，如地脚螺栓、轴键、定位销钉是否松动。

8、油冷却器外观检查并通过水试验，看有无渗漏现象。

9、检查叶轮、叶片及叶轮外壳的汽蚀情况和泥沙磨损情况，并测量记录其程度。

10、测量叶片与叶轮外壳的间隙。

二、机组大修

这是一项有计划的管理工作，通过大修恢复机组的技术情况。

一是事故损坏，发生的几率很小。

二是正常性损坏，如运行的摩擦磨损、汽蚀损坏、泥沙磨损、各种干扰引起的振动、交流应力的作用和腐蚀、电气绝缘老化等，或零部件严重磨损、损坏，导致机组性能及技术经济指标严重下降而必须进行整机解体，重复修复、更换、调整并进行部分改造。
