十二、直流电机

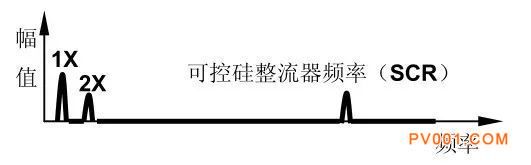

直流电动机故障症状特征：

利用可控硅整流器频率 (SCR) 高于正常的幅值可检测直流电动机故障；

这些故障包括：绕组线圈断裂，保险丝和控制板故障，可产生1X到5X电源频率的高幅值振动。

十三、齿轮故障

正常状态频谱：

正常状态频谱显示1X和2X转速频率和齿轮啮合频率GMF；

齿轮啮合频率GMF通常伴有旋转转速频率边带；

所有的振动尖峰的幅值都较低，没有自振频率。

1齿载荷的影响

齿载荷的影响症状特征：

齿轮啮合频率往往对载荷很敏感；

高幅值的齿轮啮合频率GMF未必说明齿轮有故障；

每次分析都应该在最大载荷下进行。

2 齿磨损

齿磨损症状特征：

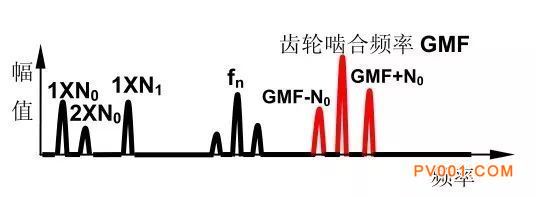

激起自振频率同时伴有磨损齿轮的1X转速频率的边带说明齿磨损；

边带是比齿轮啮合频率GMF更好的磨损指示；

当齿轮的齿磨损时齿轮啮合频率的幅值可能不变。

3 齿轮偏心和侧隙游移

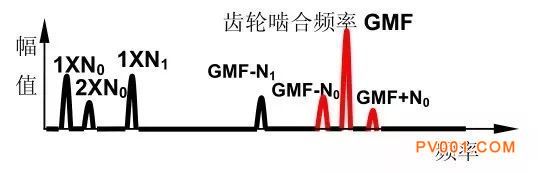

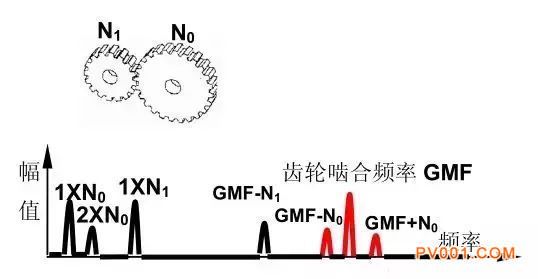

齿轮偏心和侧隙游移症状特征：

齿轮啮合频率GMF两侧较高幅值的边带说明，齿轮偏心侧隙游移和齿轮轴不平行；

有故障的齿轮将调制边带；

不正常的侧隙游移通常将激起齿轮自振频率振动。

4 齿轮不对中

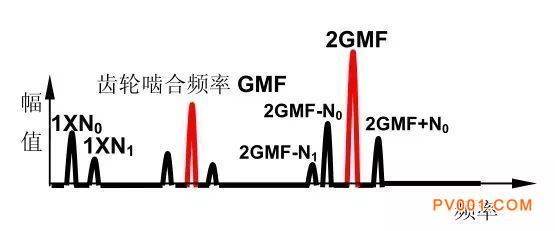

齿轮不对中症状特征：

齿轮不对中总是激起二阶或更高阶的齿轮啮合频率的谐波频率，并伴有旋转转速频率边带；

齿轮啮合频率基频(1XGMF)的幅值较小，而2X和3X齿轮啮合频率的幅值较高；

为了捕捉至少2XGMF频率，设置足够高的最高分析频率Fmax很重要。

5 断齿/裂齿

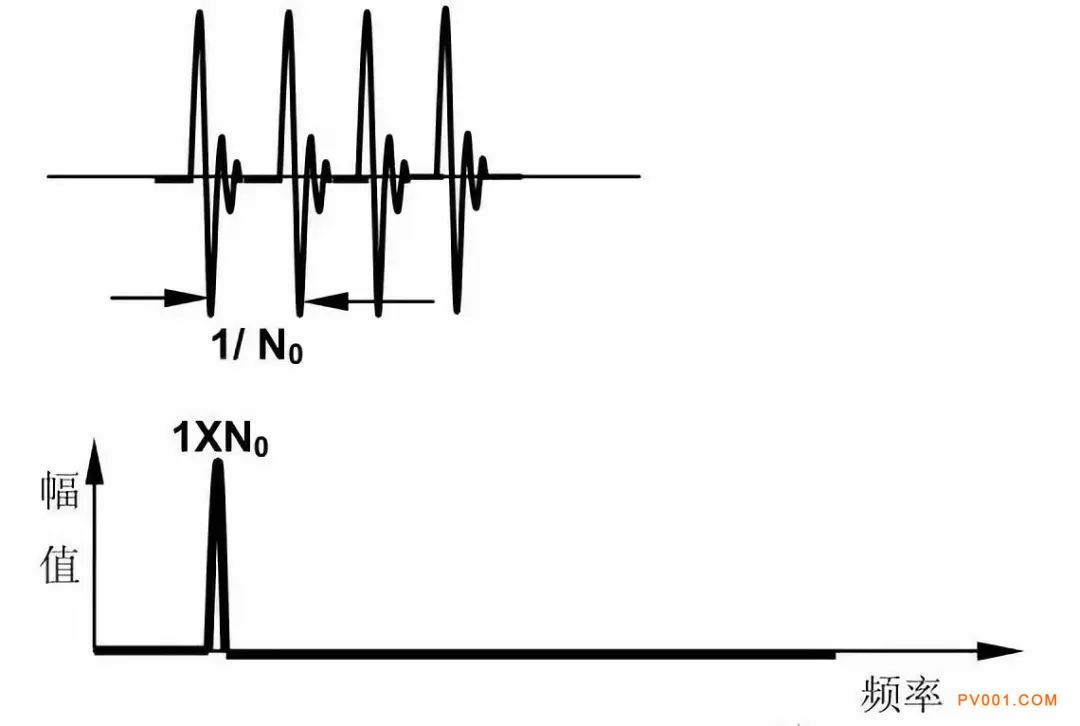

断齿/裂齿症状特征：

断齿或裂齿将产生该齿轮的1X转速频率的高幅值的振动；

它将激起自振频率振动，并且在其两侧伴有旋转转速基频边带；

利用时域波形最佳指示断齿或裂齿故障；

两个脉冲之间的时间间隔就是1X转速的倒数。

6 齿磨损

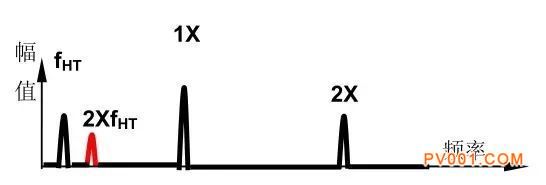

摆动的齿症状特征：

摆动的齿轮的振动是低频振动，经常忽略它。
