1范围

本标准规定了常用连接型式的用于流体输送压力管道的聚丙烯阀门直径系列和基本尺寸。

本标准适用于:

—连接管路公称外径从16 mm到160 mm的法兰连接阀门。

—公称外径由16 mm到125 mm的插口连接阀门。

—公称外径由16 mm到125 mm的承口连接阀门。

—公称外径由20 mm到63 mm的螺纹连接阀门。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 4217-2008流体输送用热塑性塑料管材公称外径和公称压力

GB/T 7306.1-2000  55°密封管螺纹第1部分:圆柱内螺纹与圆锥外螺纹

GB/T 7306.2-2000  55°密封管螺纹第2部分:圆锥内螺纹与圆锥外螺纹

GB/T 18742.3-2002冷热水用聚丙烯管道系统第3部分:管件

ISO 7349:1983热塑性塑料阀门连接参数

3基本尺寸

3.1法兰连接阀门

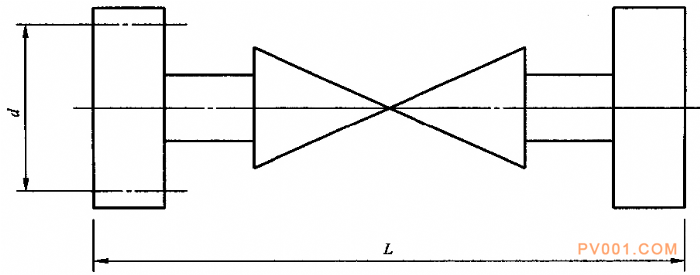

3.1.1法兰连接阀门结构尺寸部位见图1

说明:

L——端面到端面尺寸;

d——螺栓孔的分度圆直径。

图1

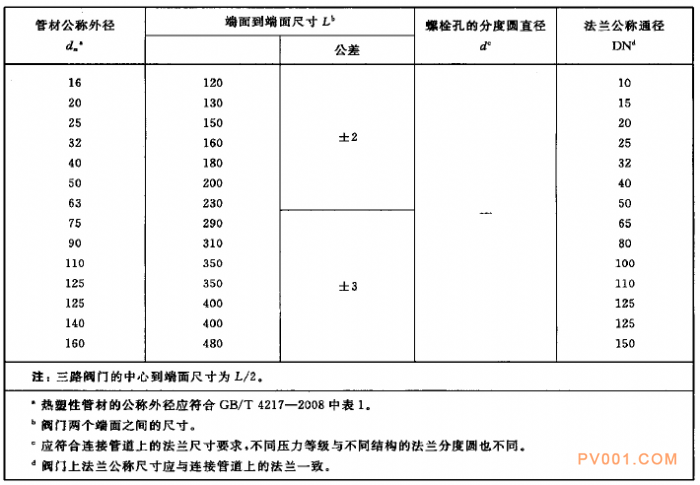

3.1.2法兰连接阀门尺寸见表1

表1 法兰连接阀门尺寸      单位为毫米

3.2插口连接阁门

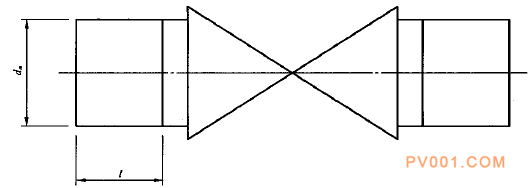

3.2.1

插口连接阀门结构尺寸部位见图2，此类阀门可与PP管件及管路附件熔接。

说明:

dm——插口公称直径(对应管材公称外径)，

L——最小插口长度。

图2

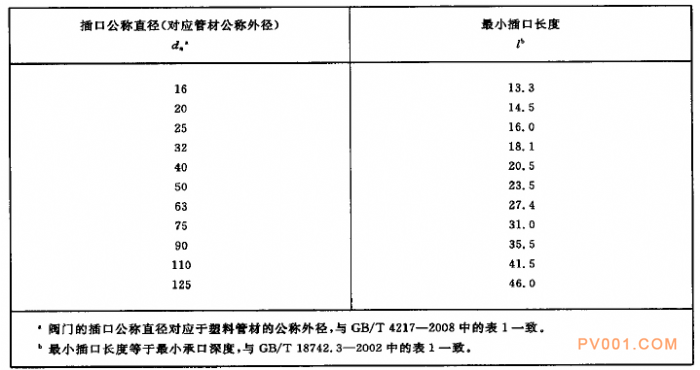

3.2.2插口连接阀门尺寸见表2

表2 插口连接阀门尺寸     单位为毫米

3.3承口连接阀门

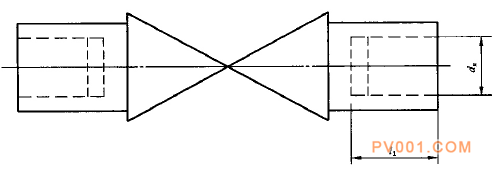

3.3.1承口连接阀门结构尺寸部位见图3

说明:

dm——承口公称内径(对应管材公称外径);

L1——最小承口深度。

图3

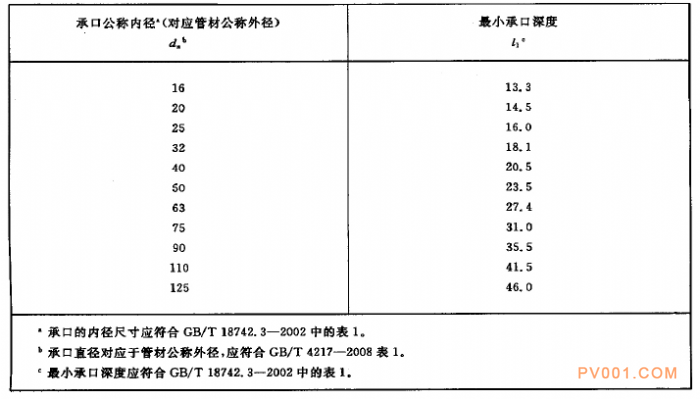

3.3.2承口连接阀门尺寸见表3

表3 承口连接阀门尺寸    单位为毫米

3.4螺纹连接阀门

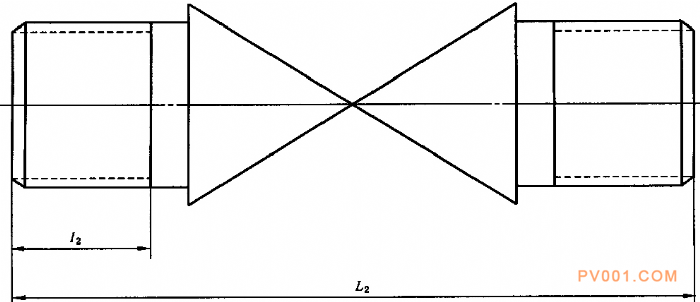

3.4.1螺纹连接阀门结构尺寸部位见图4

说明:

L2——阀门总长度;

l2——螺纹长度。

图4

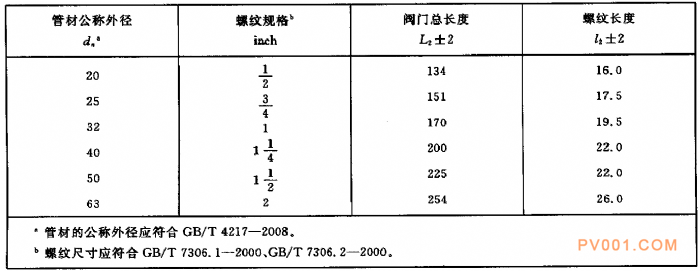

3.4.2螺纹连接阀门尺寸见表4

表4 螺纹连接阀门尺寸    单位为毫米
