【专利】一种新型的加液隔膜泵(专利号:201921701661.1)

专利号：201921701661.1
专利状态：有权
专利类型：[实用新型]
专利申请人：卡川尔流体科技(上海)有限公司
专利分类号：F04B43/04(20060101)

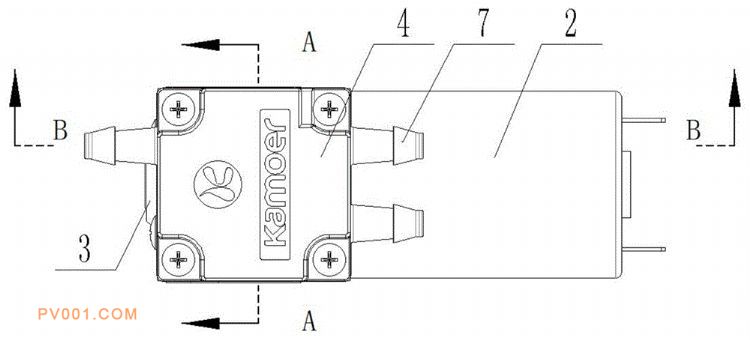

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开一种新型的加液隔膜泵，安装方便，维护简单，节约成本，节省空间；泵体设置在底座上，电机的机体横向固定设置在泵体上，阀下板固定设置在泵体的上端，电机的动力输出轴伸入壳体内，偏心轮安装在电机的输出轴上，隔膜匹配的设置在阀下板内，隔膜的下侧设置有压板，压板的下侧设置有传动杆，传动杆穿过阀下板的通孔后与偏心轮活动连接，阀上板匹配的设置在阀下板上，阀下板、隔膜和阀上板配合在一起形成一个封闭的工作腔；阀上板上设置有三个单向阀，其中的两个单向阀反向设置，且一端与工作腔连通，另一端分别与进液管道和出液管道连通，第三个单向阀的一端与工作腔连通，另一端与加液管道连通，用于给工作腔加液。
